Trincee per impianto biogas 2MWh
CANTIERE IN VETRINA: SILOS ORIZZONTALI PER IMPIANTO BIOGAS
Silos orizzontali per lo stoccaggio di trinciati di cereali destinati alla produzione di biogas.
Lo stoccaggio è ottenuto grazie a 8 silos orizzontali realizzati mediante elementi prefabbricati autostabili e portanti (altezza 4 m).
Dimensioni delle trincee:
- larghezza m 25
- lunghezza m 70
- altezza m 4
Le pareti prefabbricate sono state fornite e poste in opera in soli 3 giorni.
Gli elementi prefabbricati in cemento armato vibrato sono di pronto impiego. Vanno semplicemente posati sul piano di appoggio.
Le pareti sono garantite per resistere a pesi fino a 1800 kg/m3. E’ previsto il sovraccarico causato dai mezzi meccanici destinati all’accumulo ed al costipamento dei cereali.
Vantaggi:
- rapidità di accumulo e di raccolta
- costo minimo per m3 di materiale
- possibilità di aumentare la capacità con nuovi elementi modulari
- possibilità di ricomporre e riconfigurare il complesso
- facile e rapida ricollocazione negli ambiti operativi
- protezione dai materiali aggressivi
Gli elementi prefabbricati si collocano nella massima classe di esposizione del calcestruzzo (XA3 ai sensi della norma UNI EN 206-1). I manufatti ottenuti sono, pertanto, protetti dall’attacco chimico in ambienti fortemente aggressivi.
Progetto:
Impianto biogas

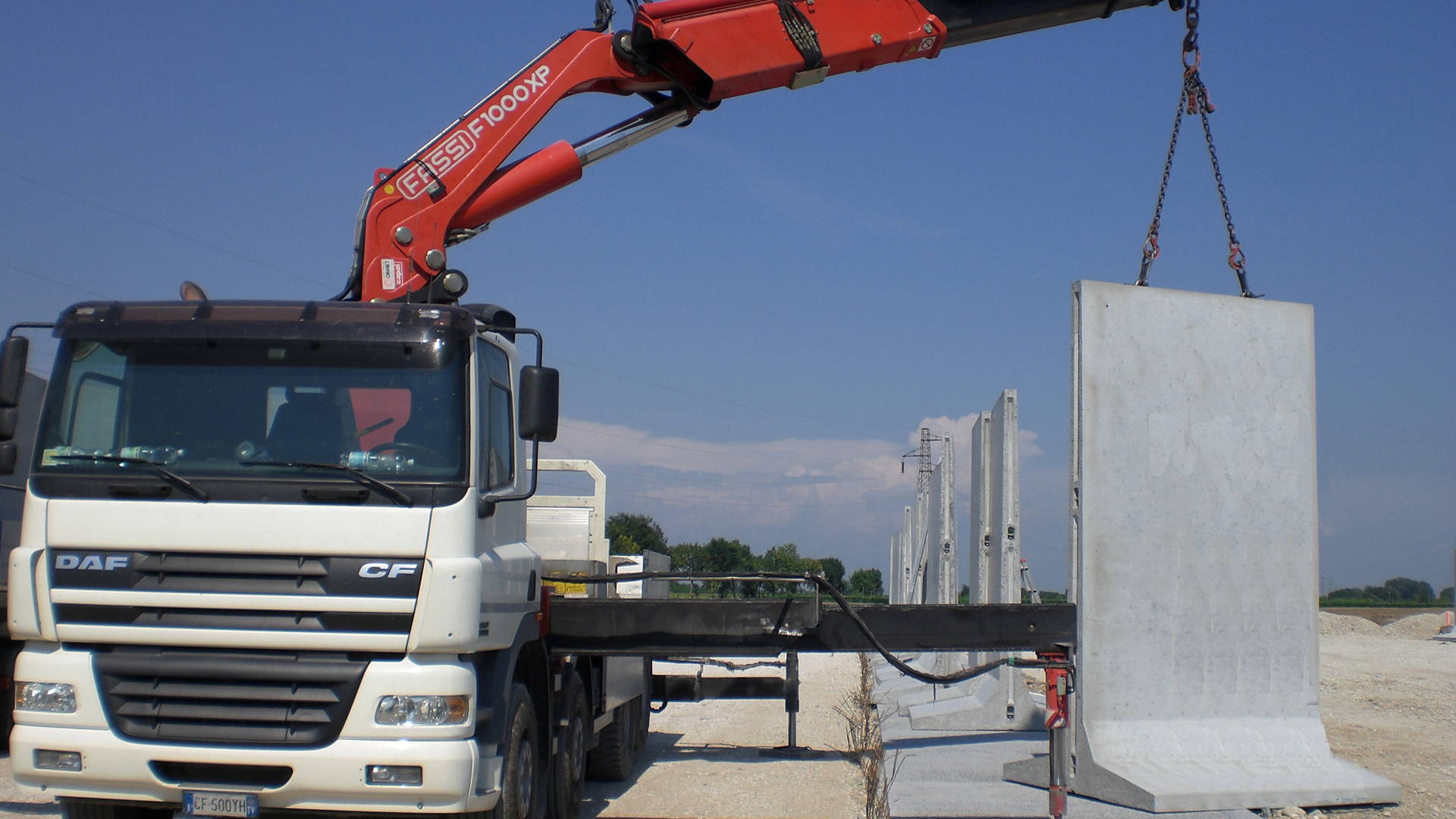

Foto 1: 4 agosto - I pannelli giungono a destinazione. Rapido scarico dai camion. Collocazione sul piano di appoggio, in attesa del montaggio.

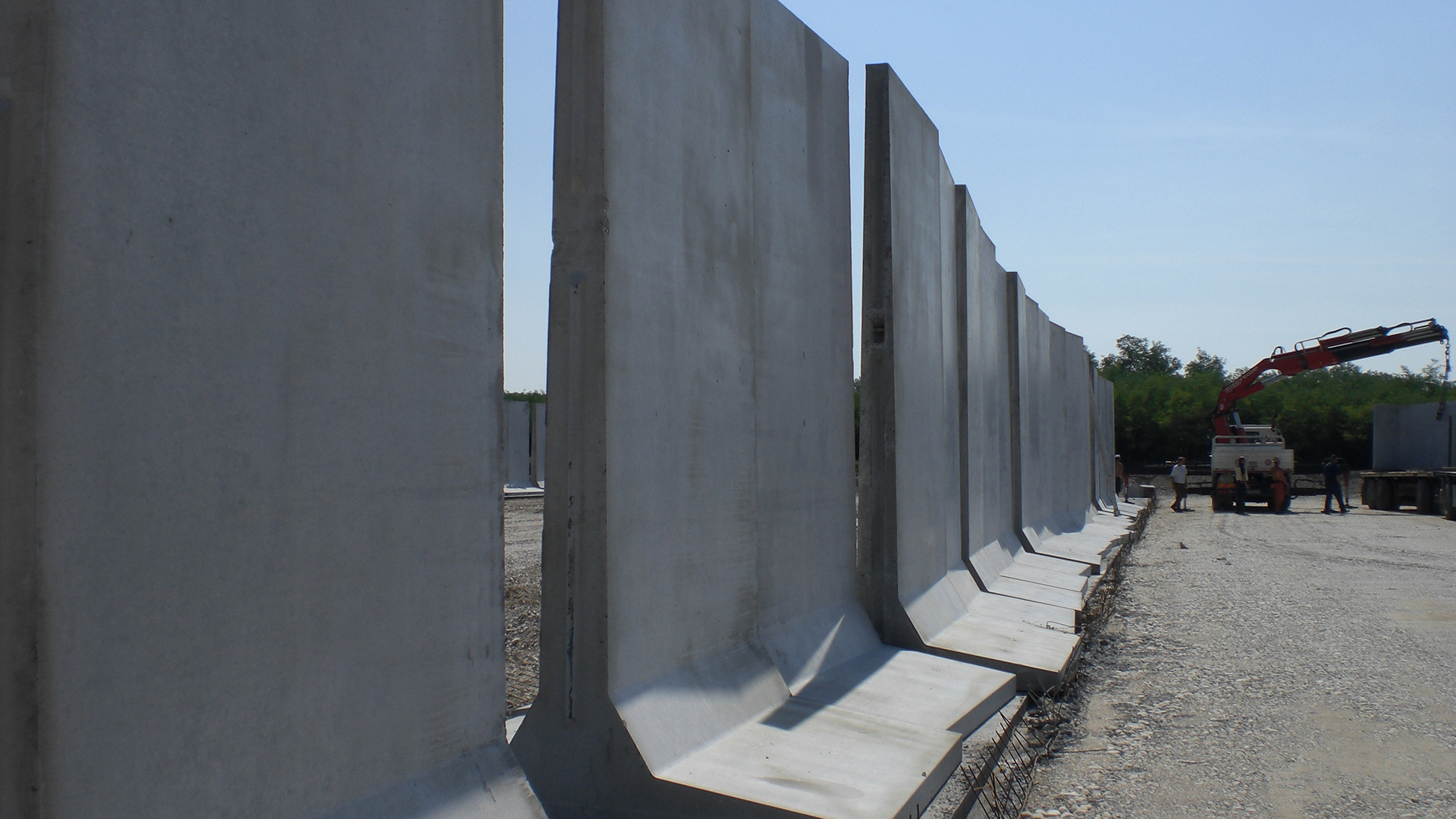

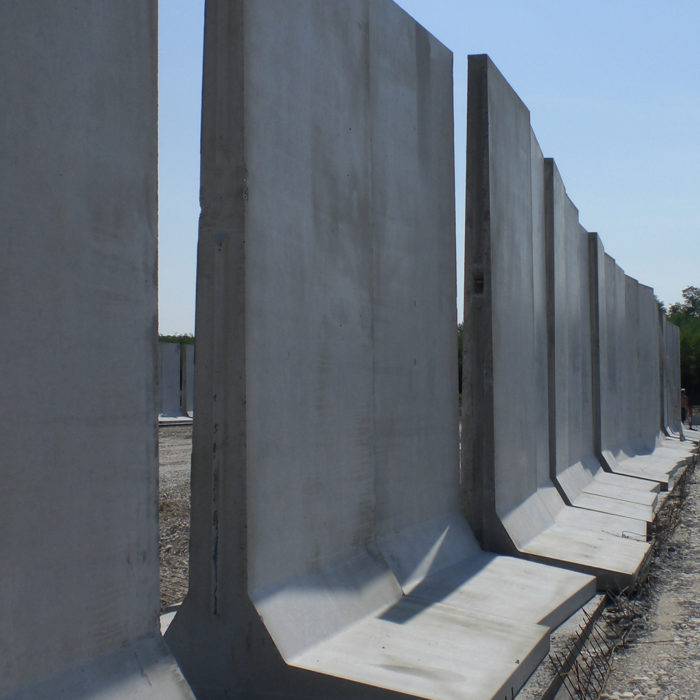

Foto 2: 4 agosto - Scarico e posa sul piano di appoggio.

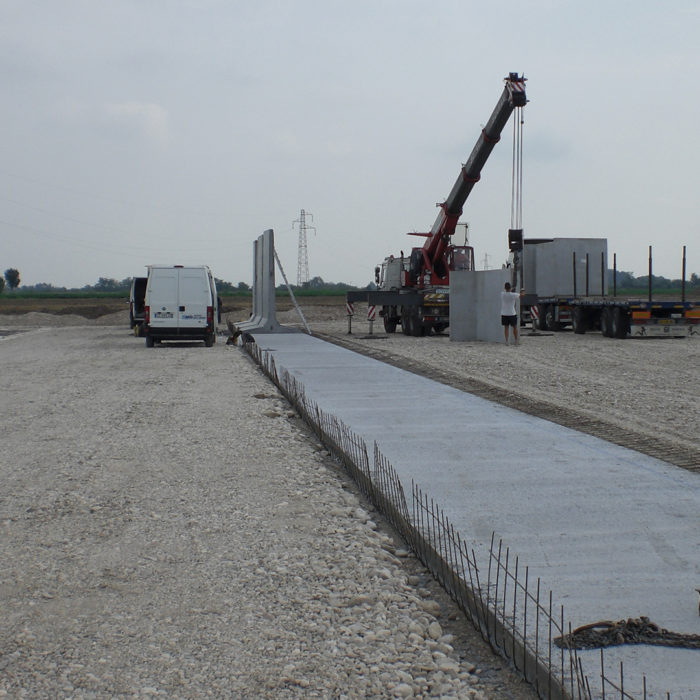

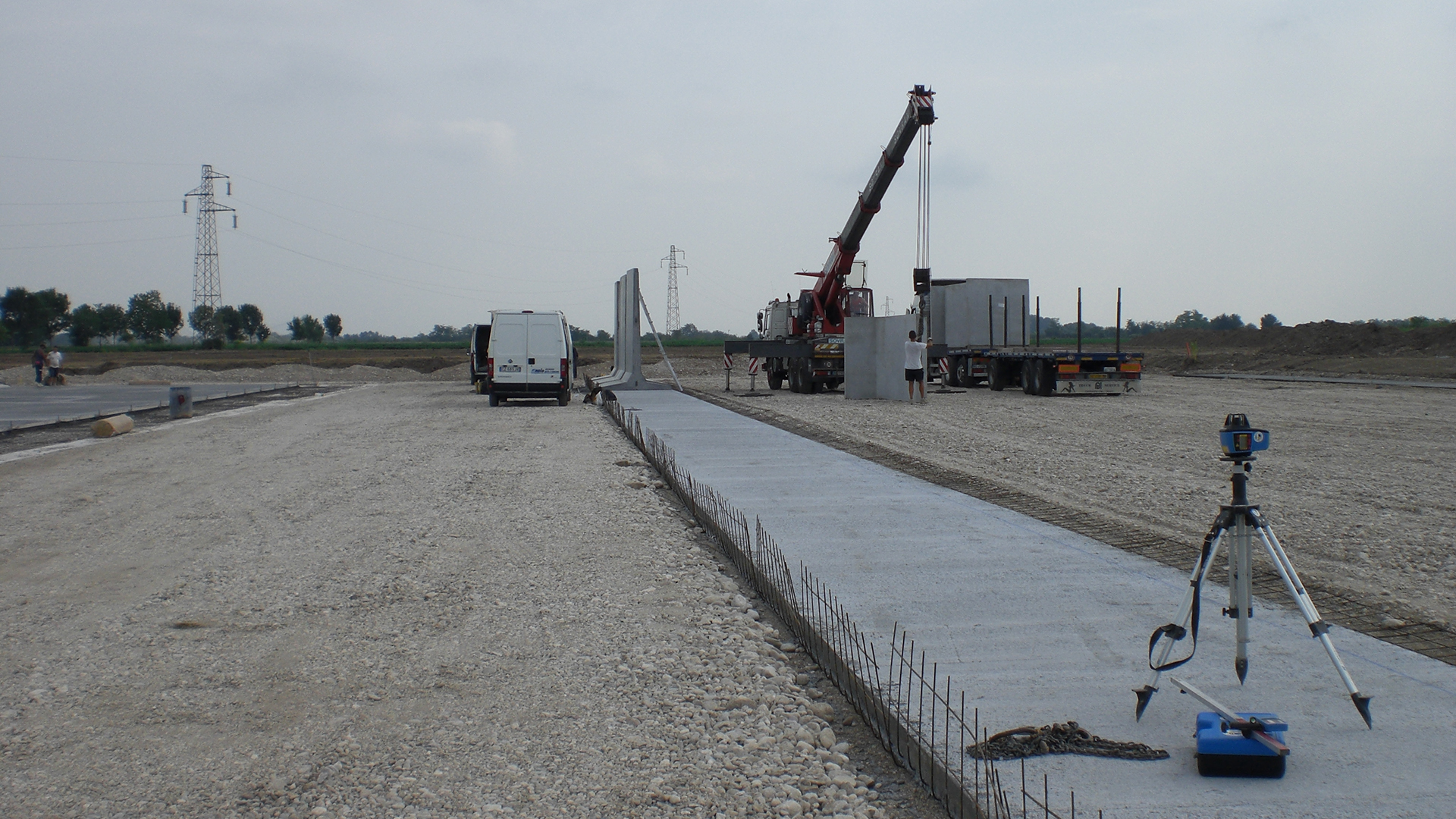

Foto 3: 4 agosto - Scarico e posa sul piano di appoggio.

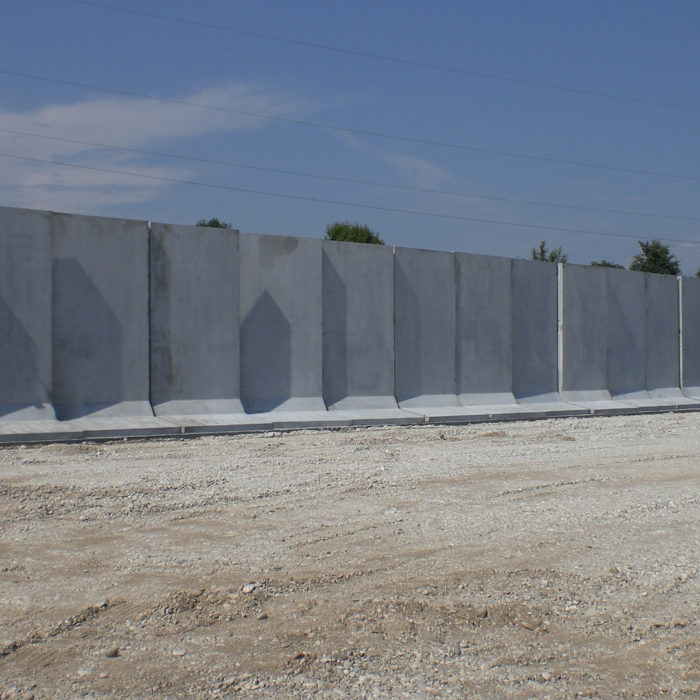

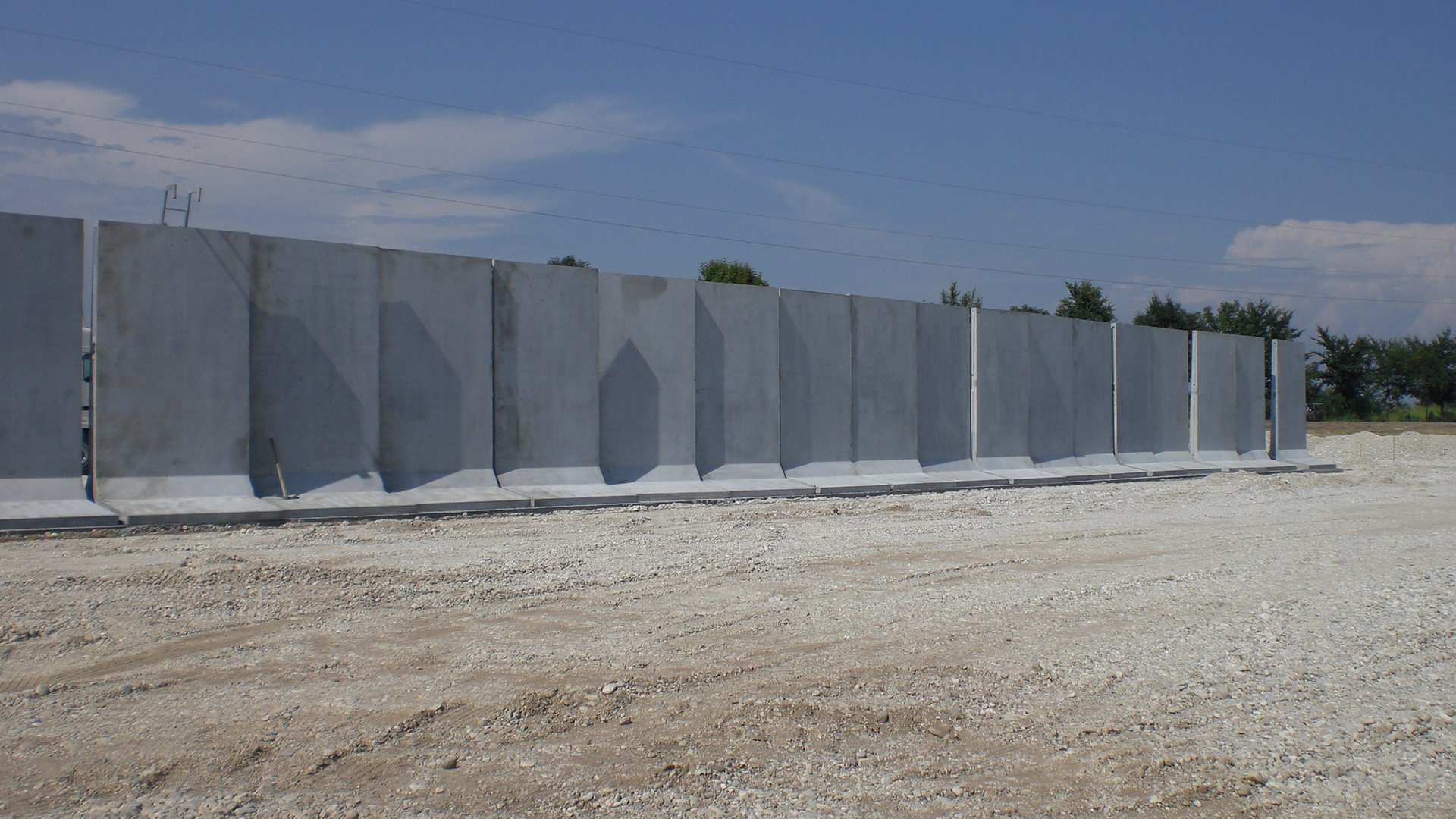

Foto 4: 4 agosto - Scarico e posa degli elementi prefabbricati sul piano di appoggio.

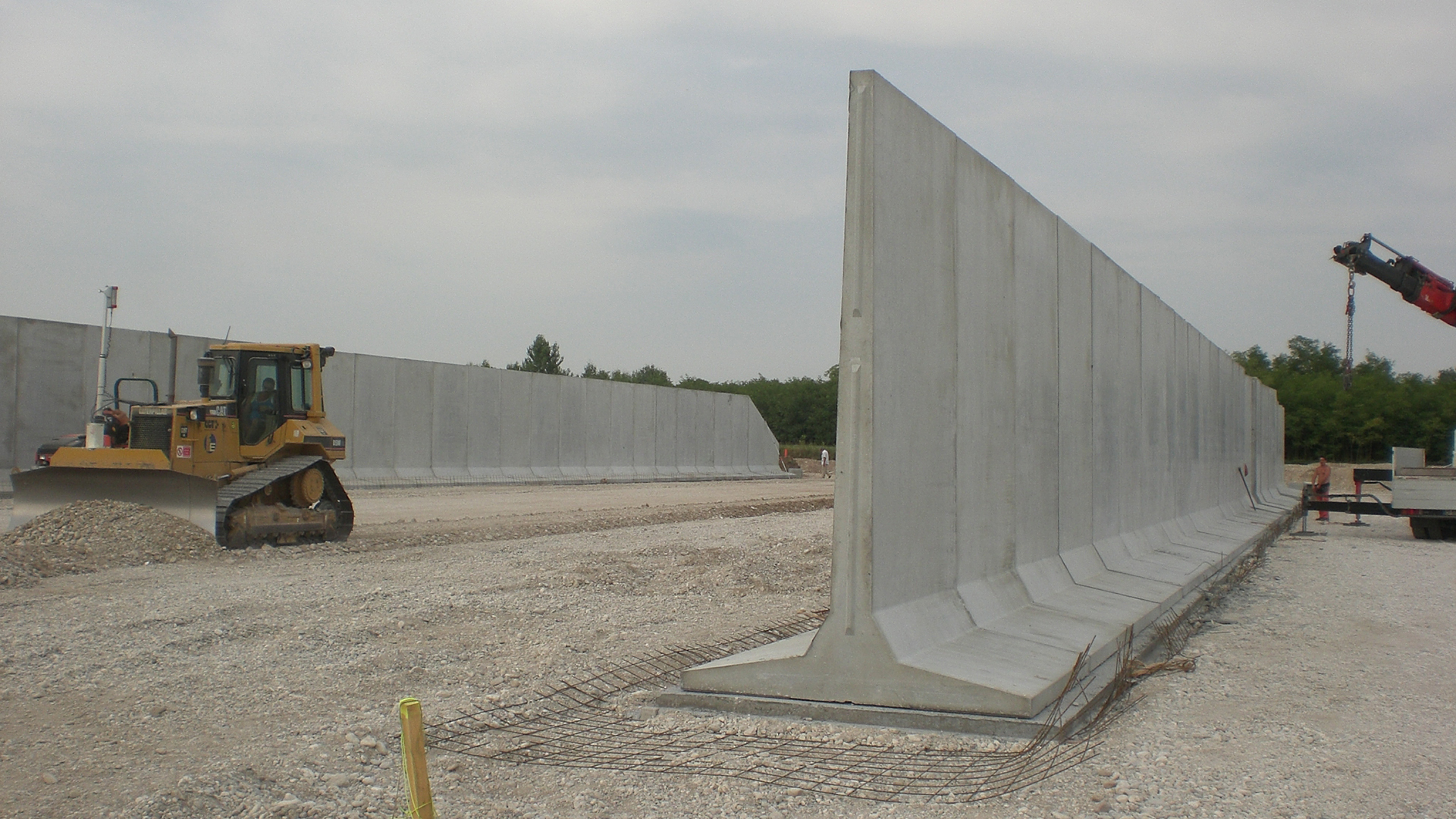

Foto 5: 4 agosto - Esatta posa degli elementi, uniti tra loro mediante incastro maschio-femmina con guarnizione sigillante in neoprene.

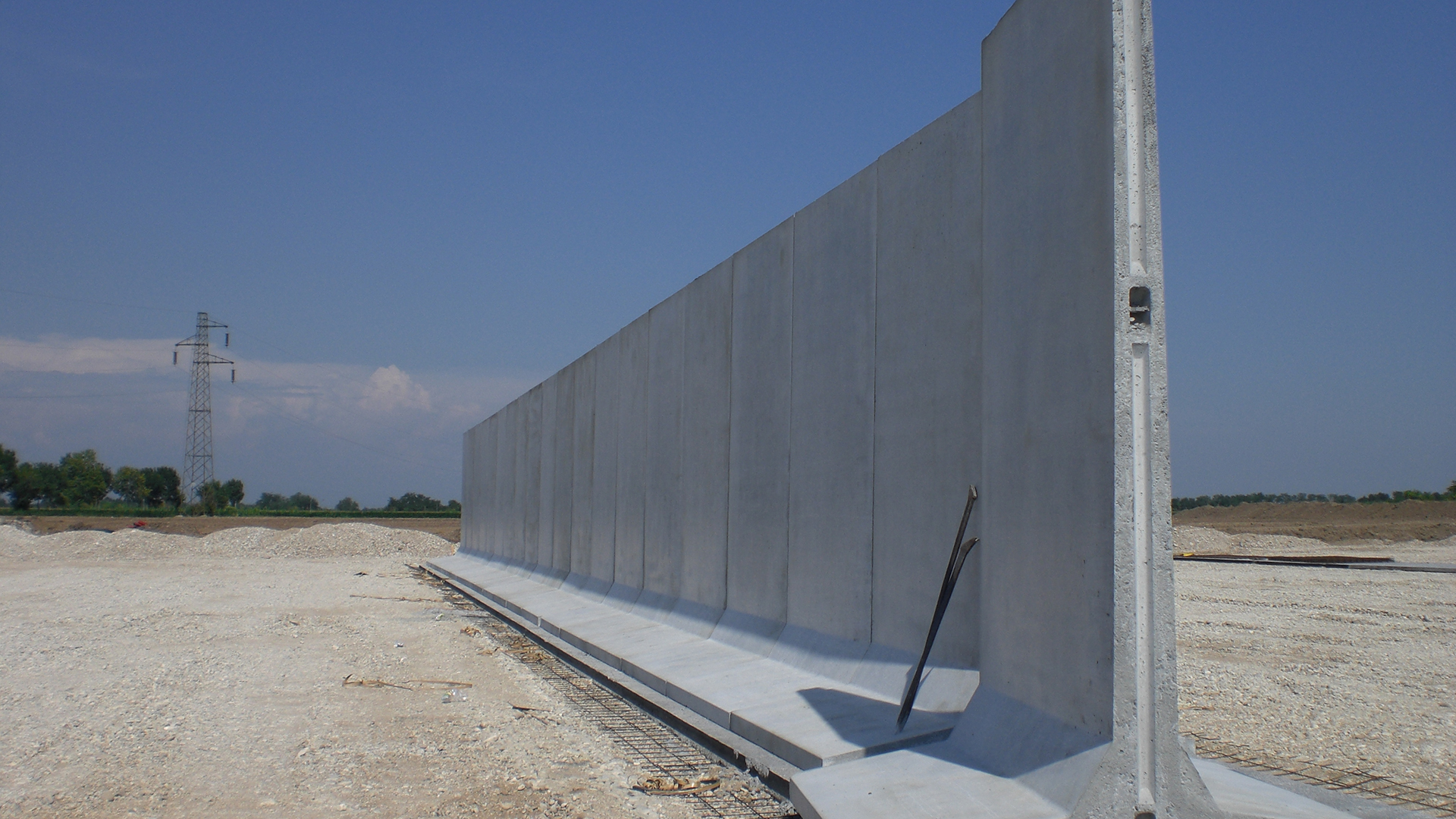

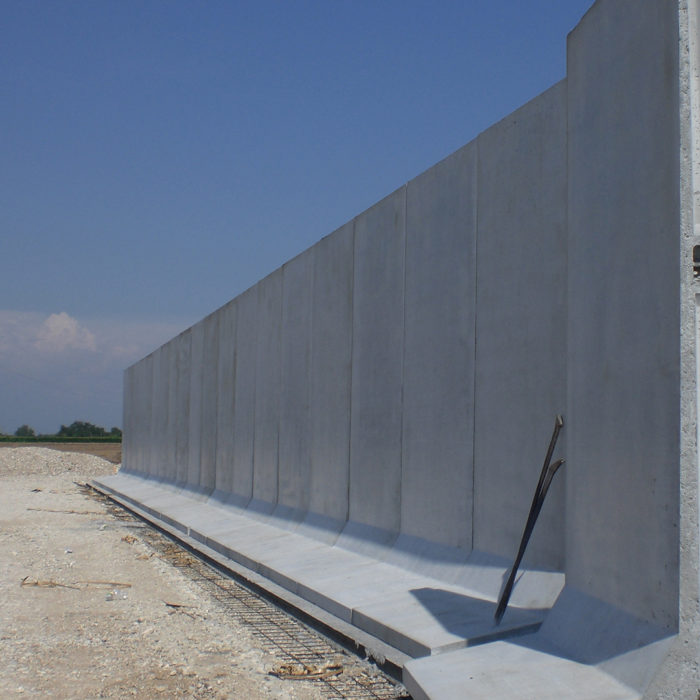

Foto 6: 5 agosto - Continua la posa in opera delle pareti.

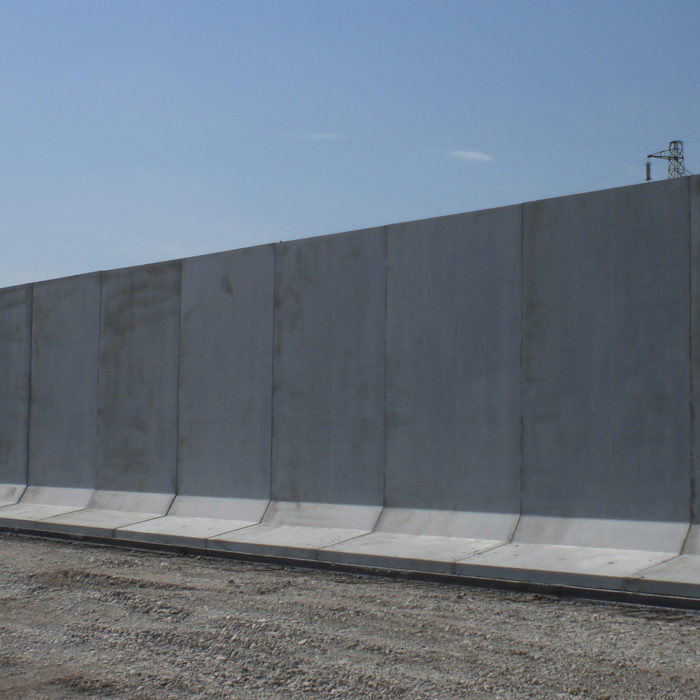

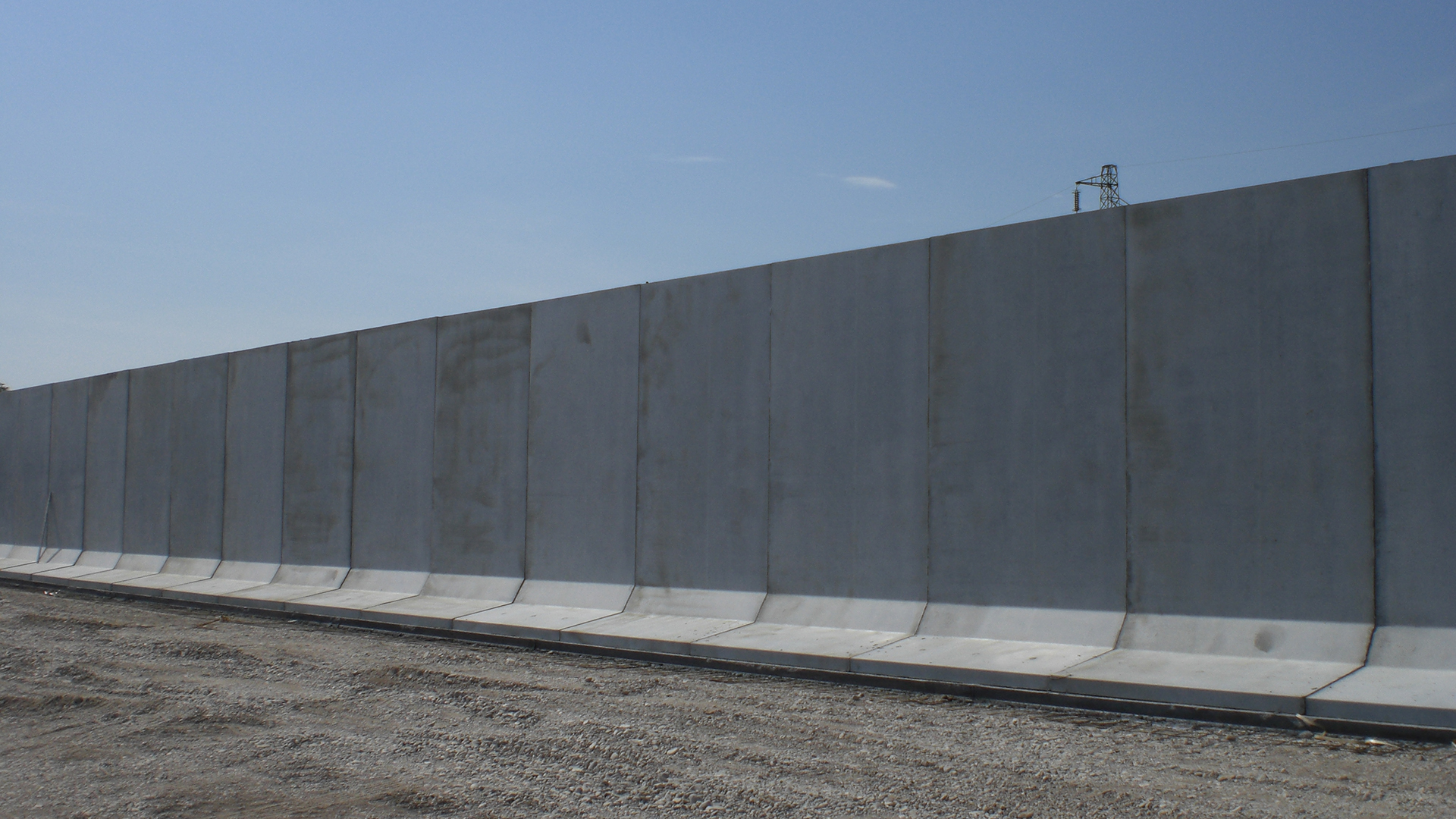

Foto 7: 5 agosto - Rapido completamento delle pareti prefabbricate.

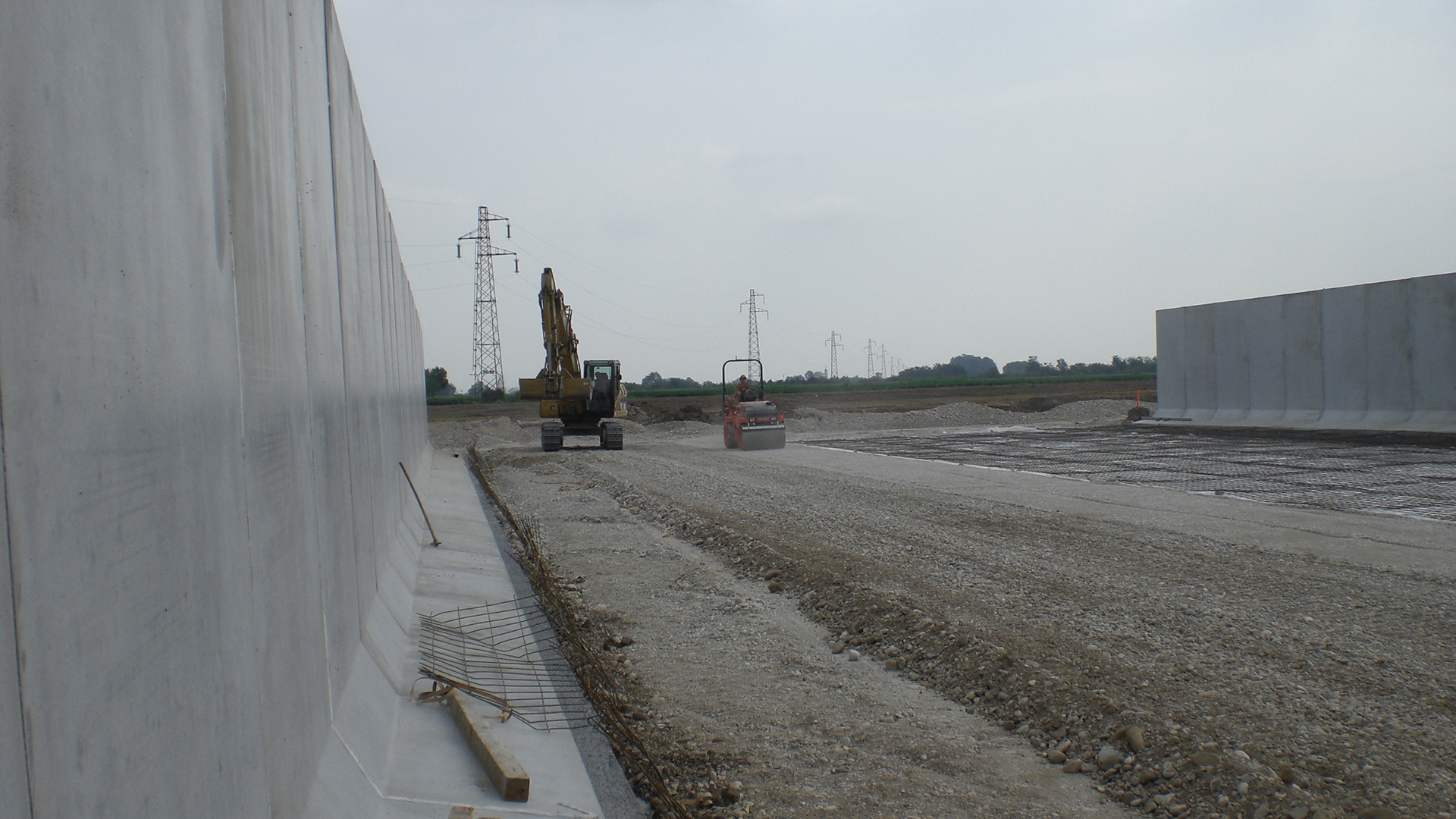

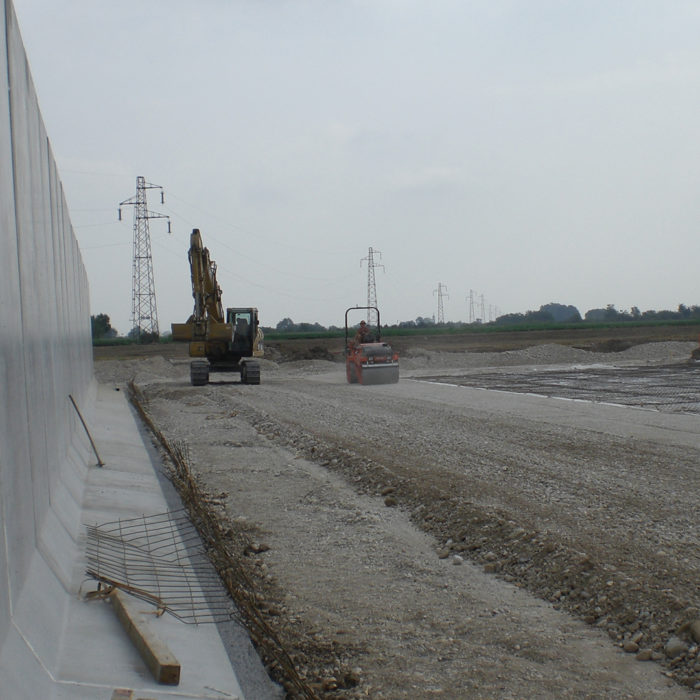

Foto 8: 6 agosto - Le reti di armatura sono stese sul pavimento interno delle trincee

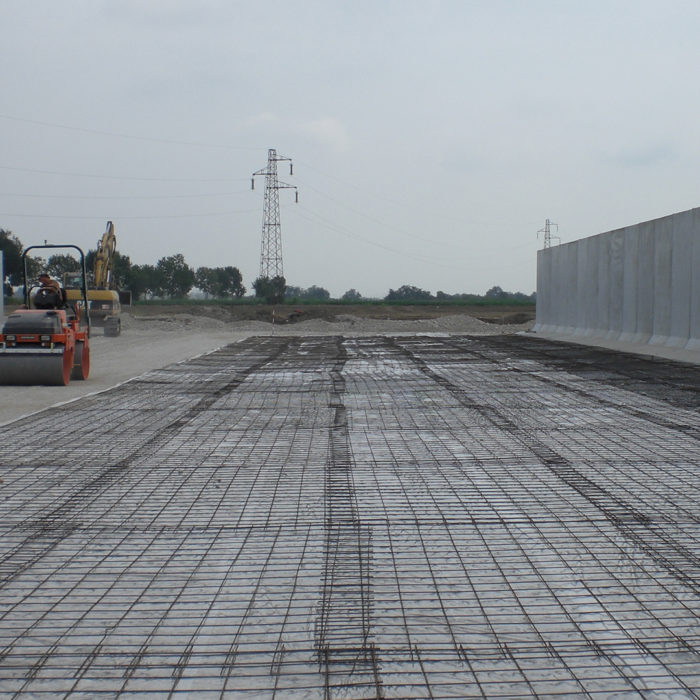

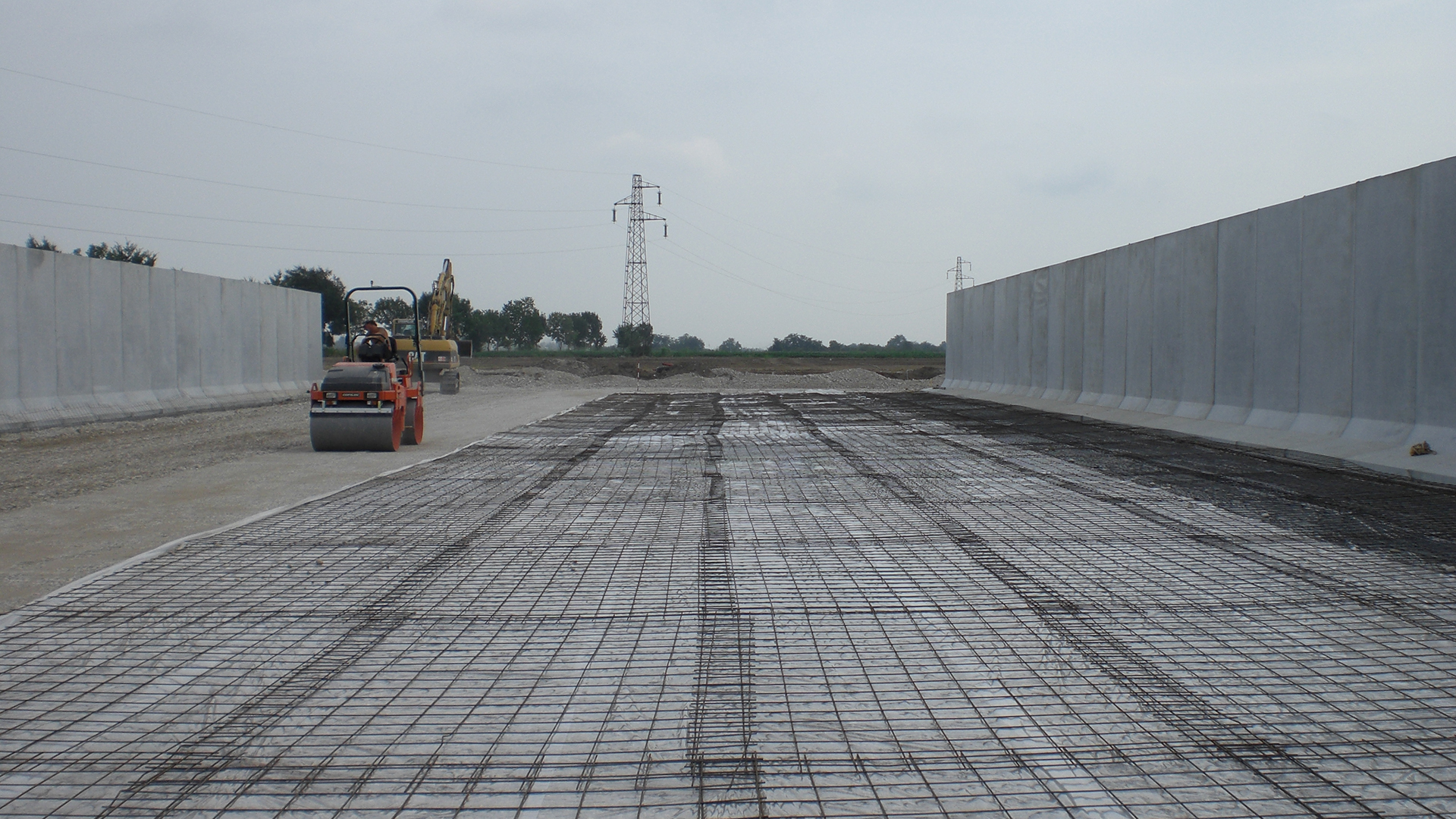

Foto 9: 6 agosto - Le reti di armatura sono stese sul pavimento interno delle trincee.

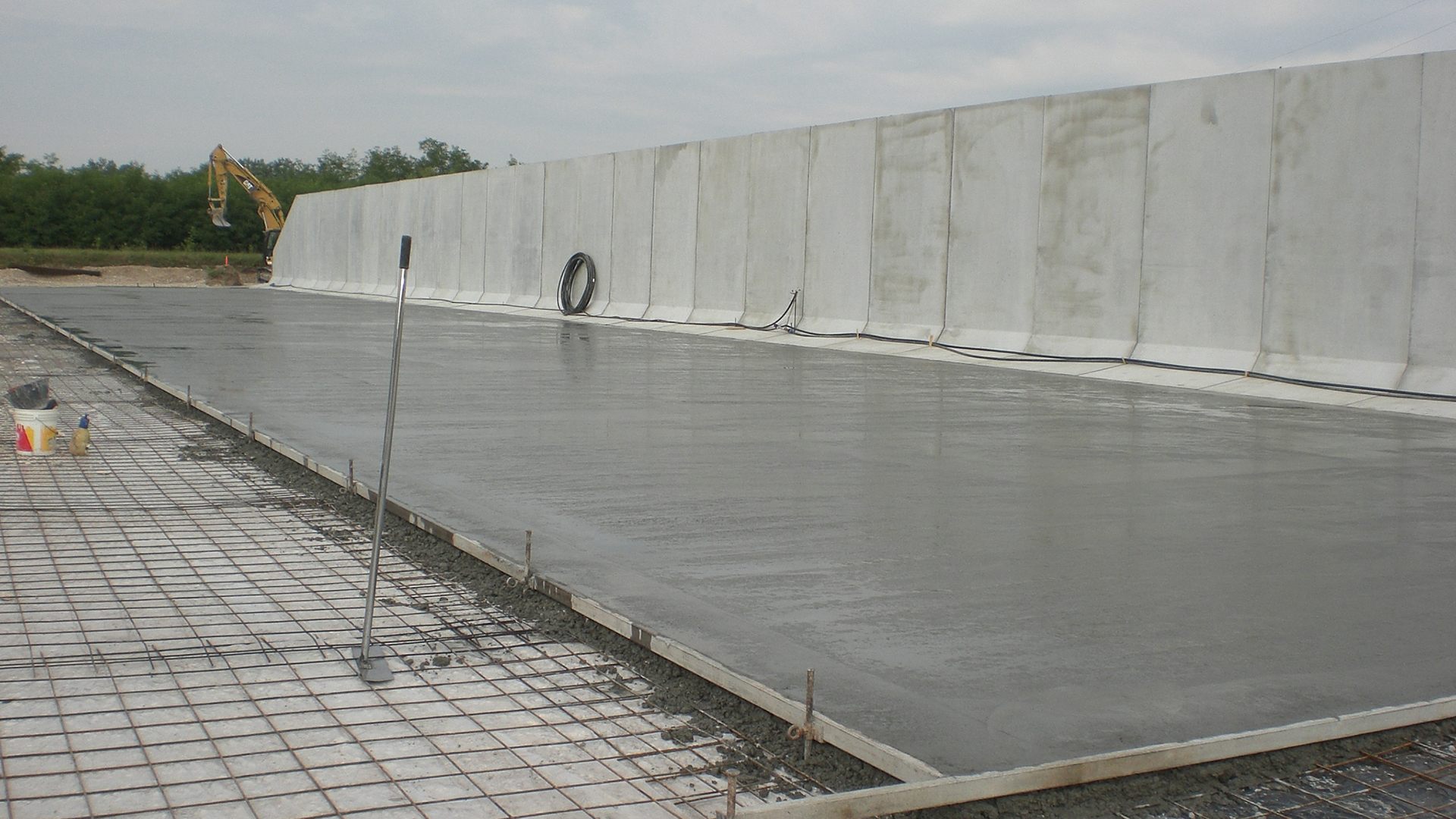

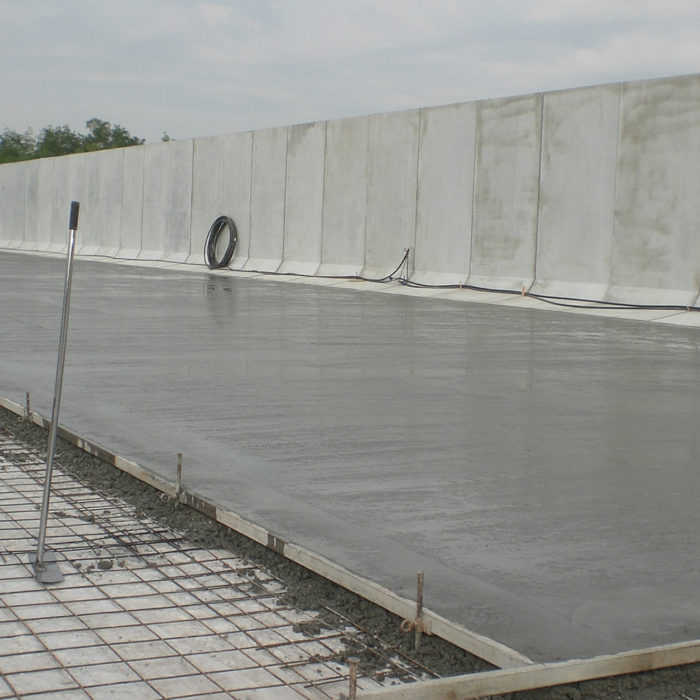

Foto 10: 6 agosto - Getto della pavimentazione interna dei sili, con pendenza verso il centro.

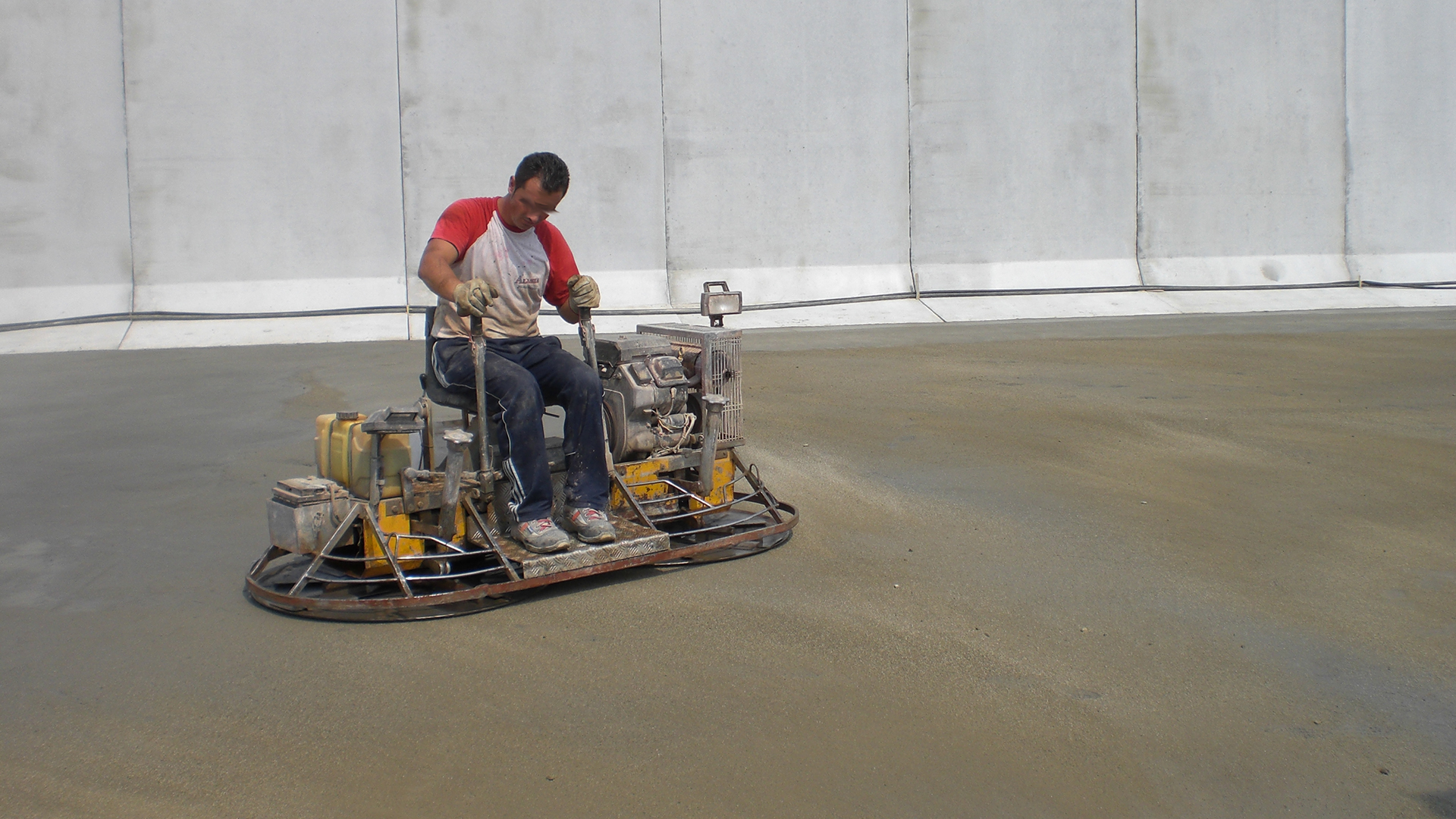

Foto 11: 6 agosto - Finitura della pavimentazione al quarzo. E' stata scelta dal committente per una maggiore durabilità del pavimento.

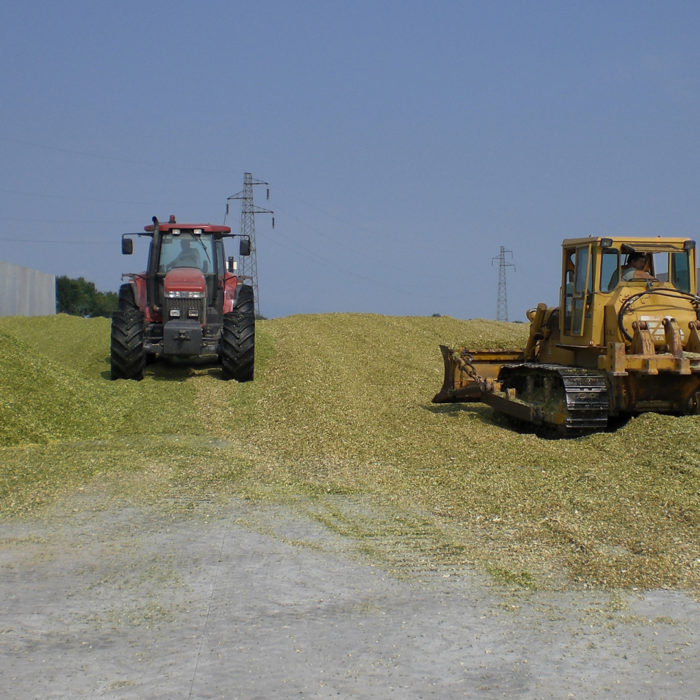

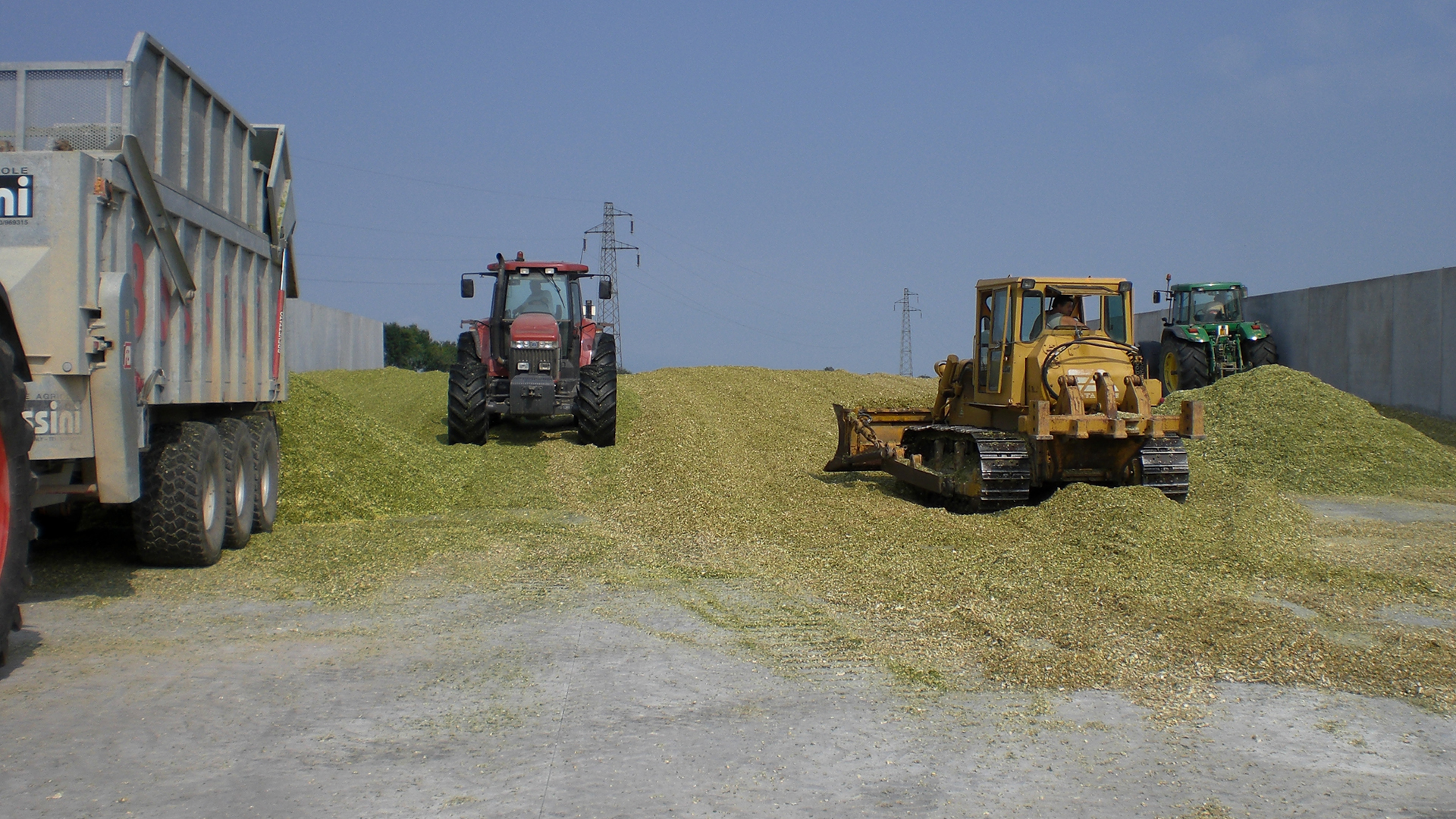

Foto 12: 1 settembre - Iniziano la consegna e lo stoccaggio del trinciato di mais.

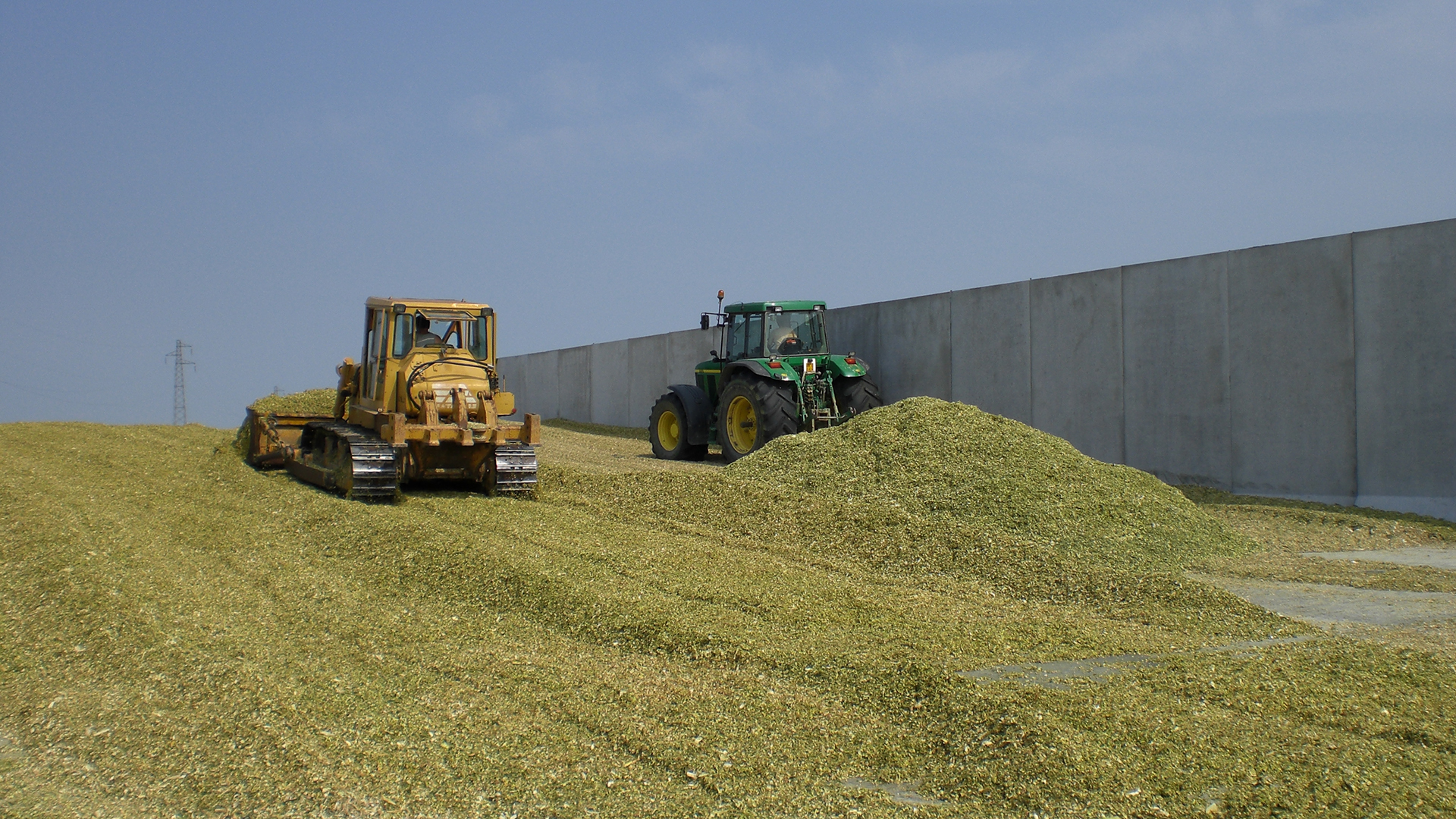

Foto 13: 2 settembre - Prosegue lo stoccaggio. Ogni trincea riceve il prodotto ottenuto da100 ettari.

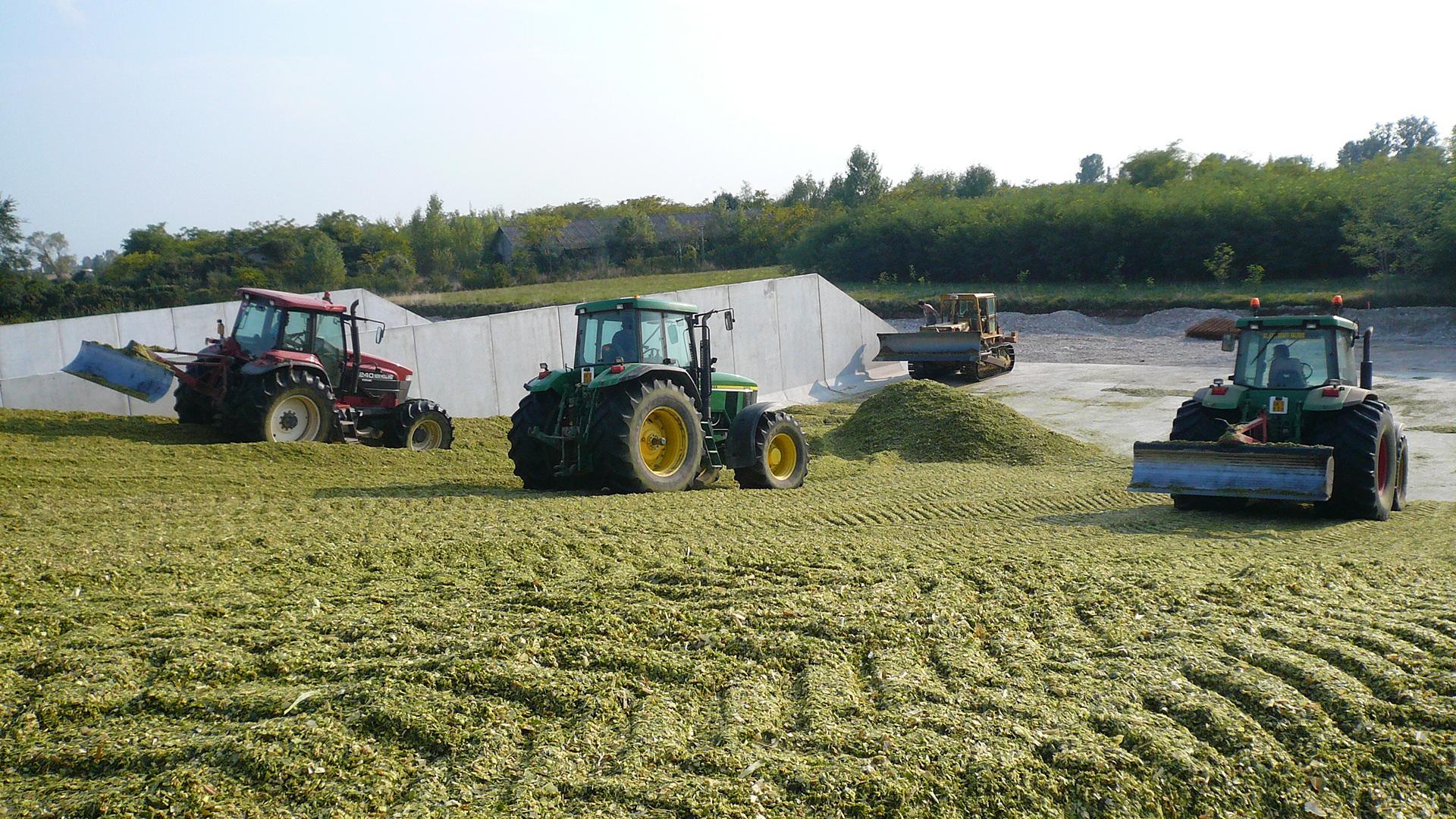

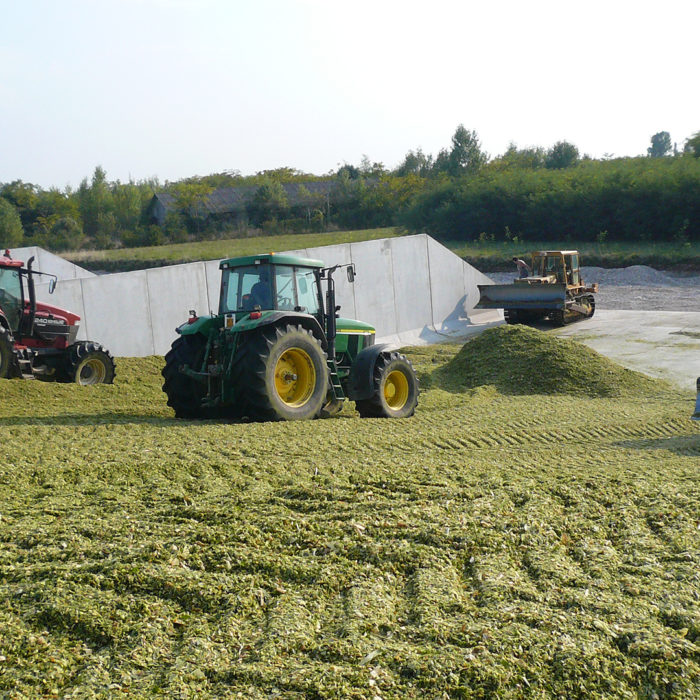

Foto 14: 3 settembre - Il trinciato di mais viene scrupolosamente pressato.

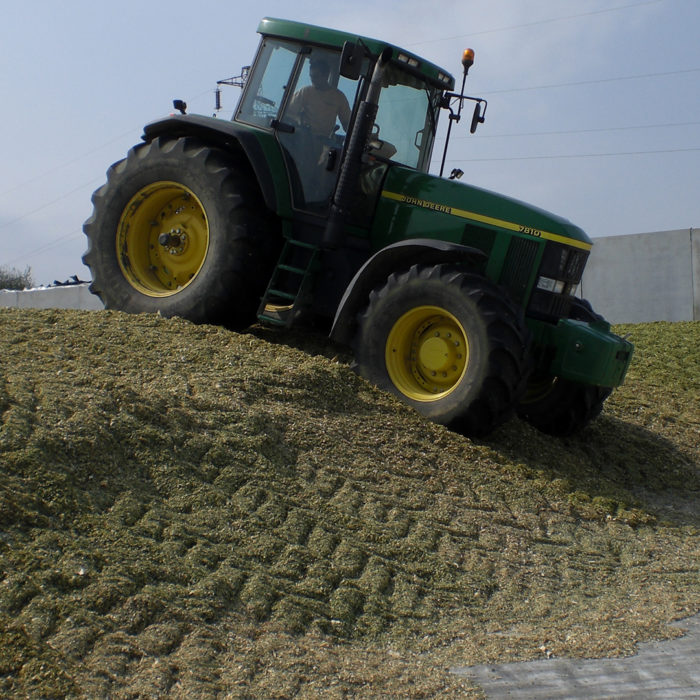

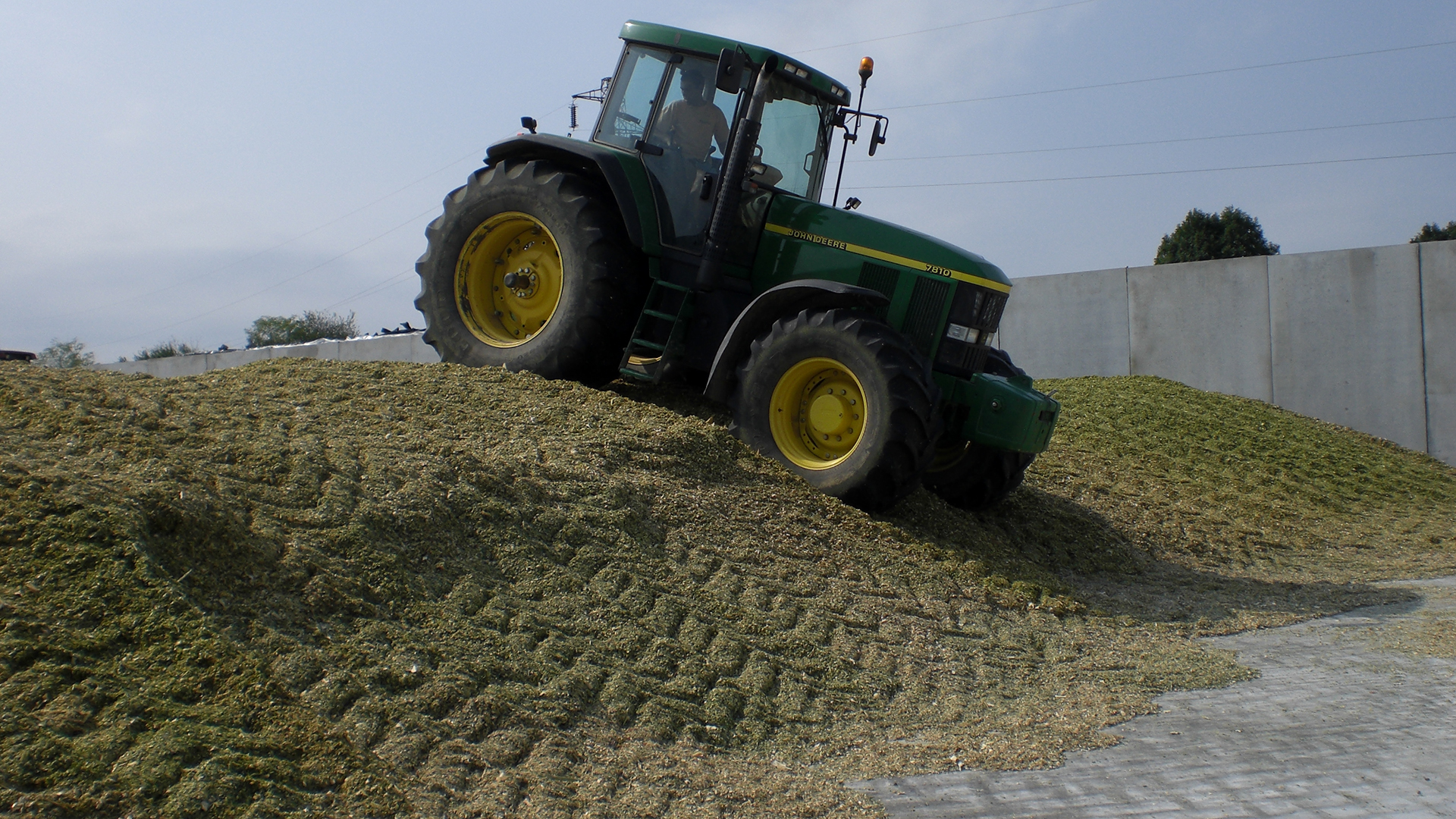

Foto 15: 4 settembre - I mezzi meccanici effettuano la compattazione del silo-mais.

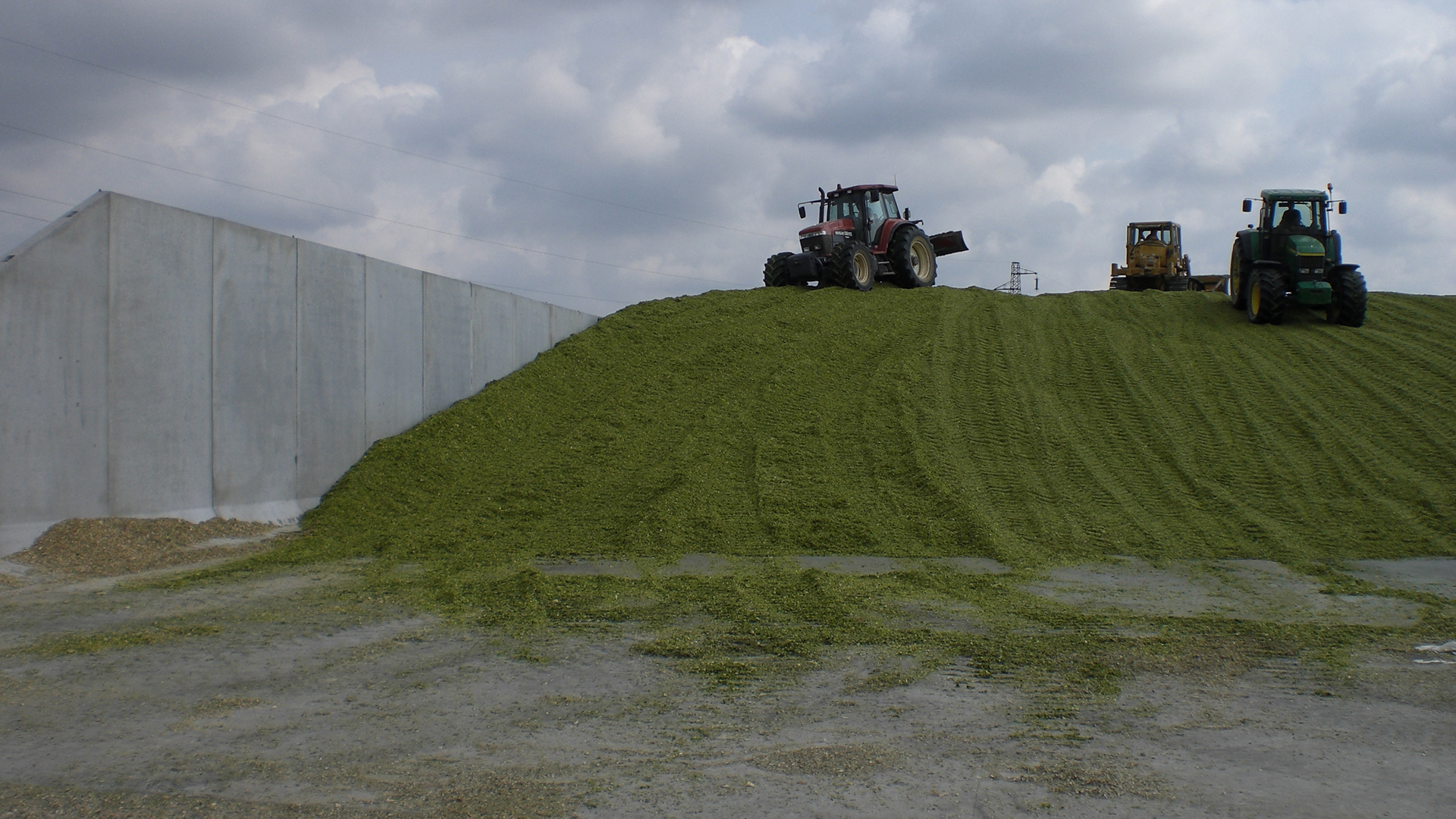

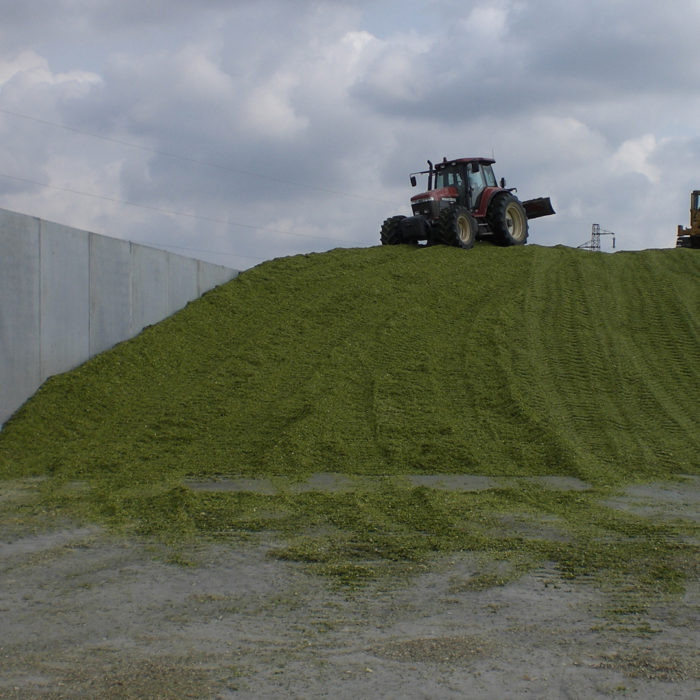

Foto 16: 4 settembre - I mezzi meccanici effettuano la compattazione del silo-mais.

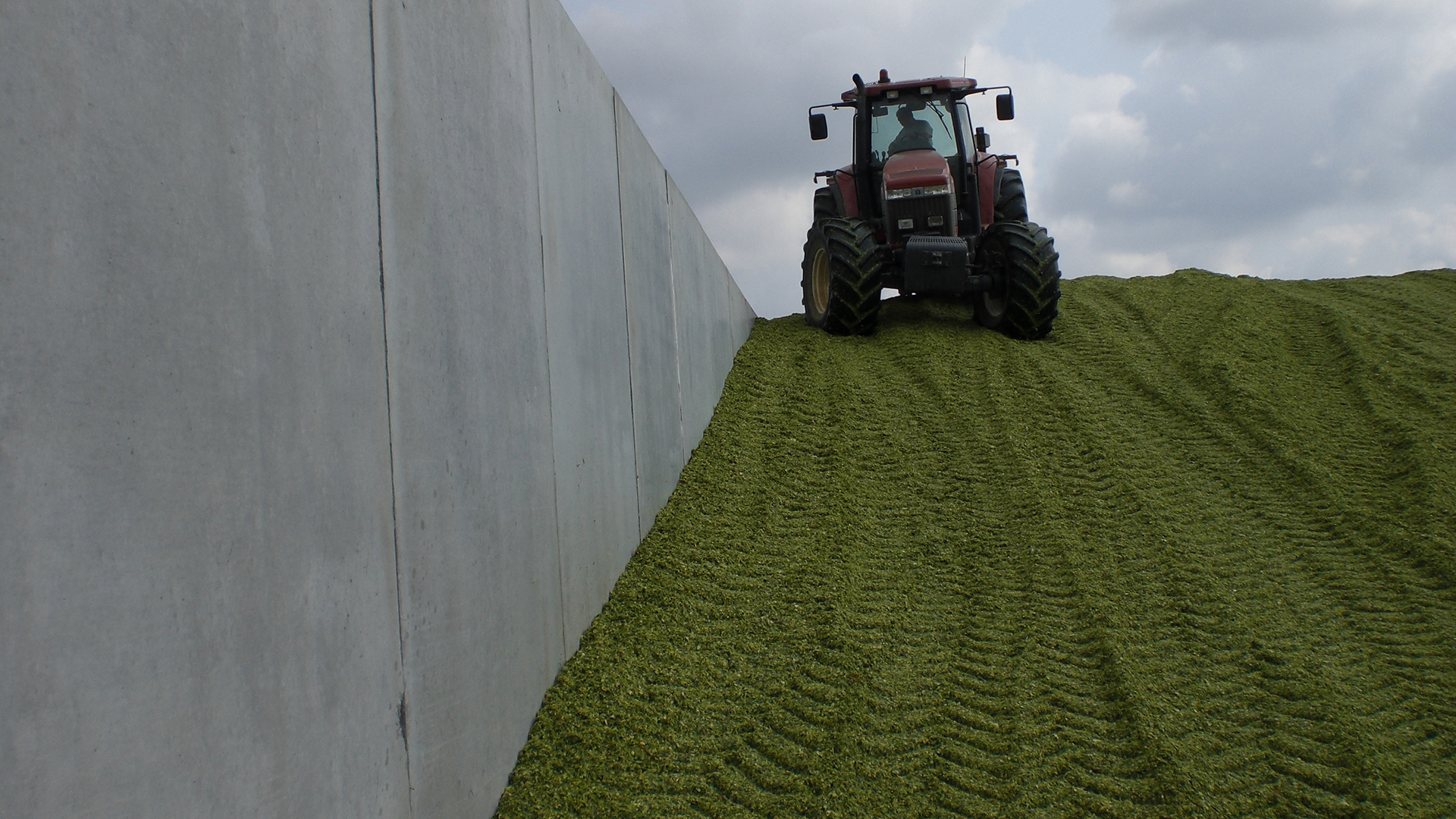

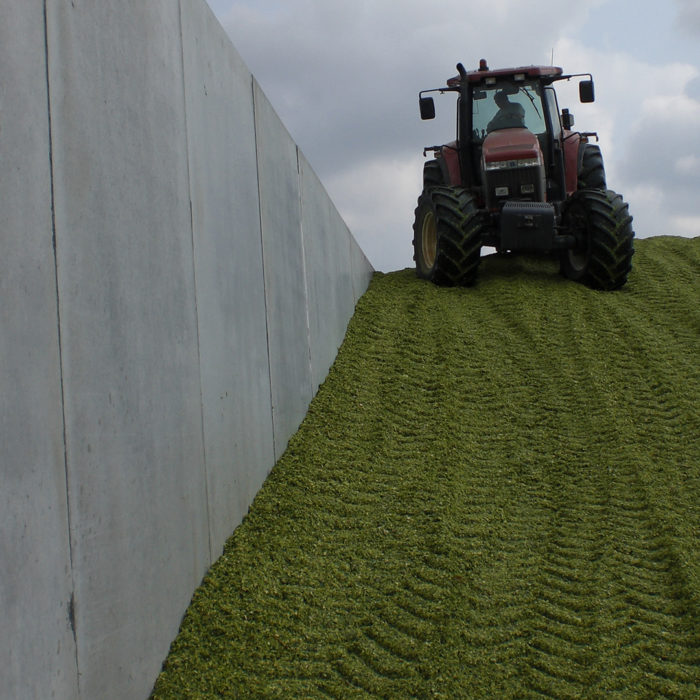

Foto 17: 4 settembre - I mezzi meccanici effettuano la compattazione del silo-mais.

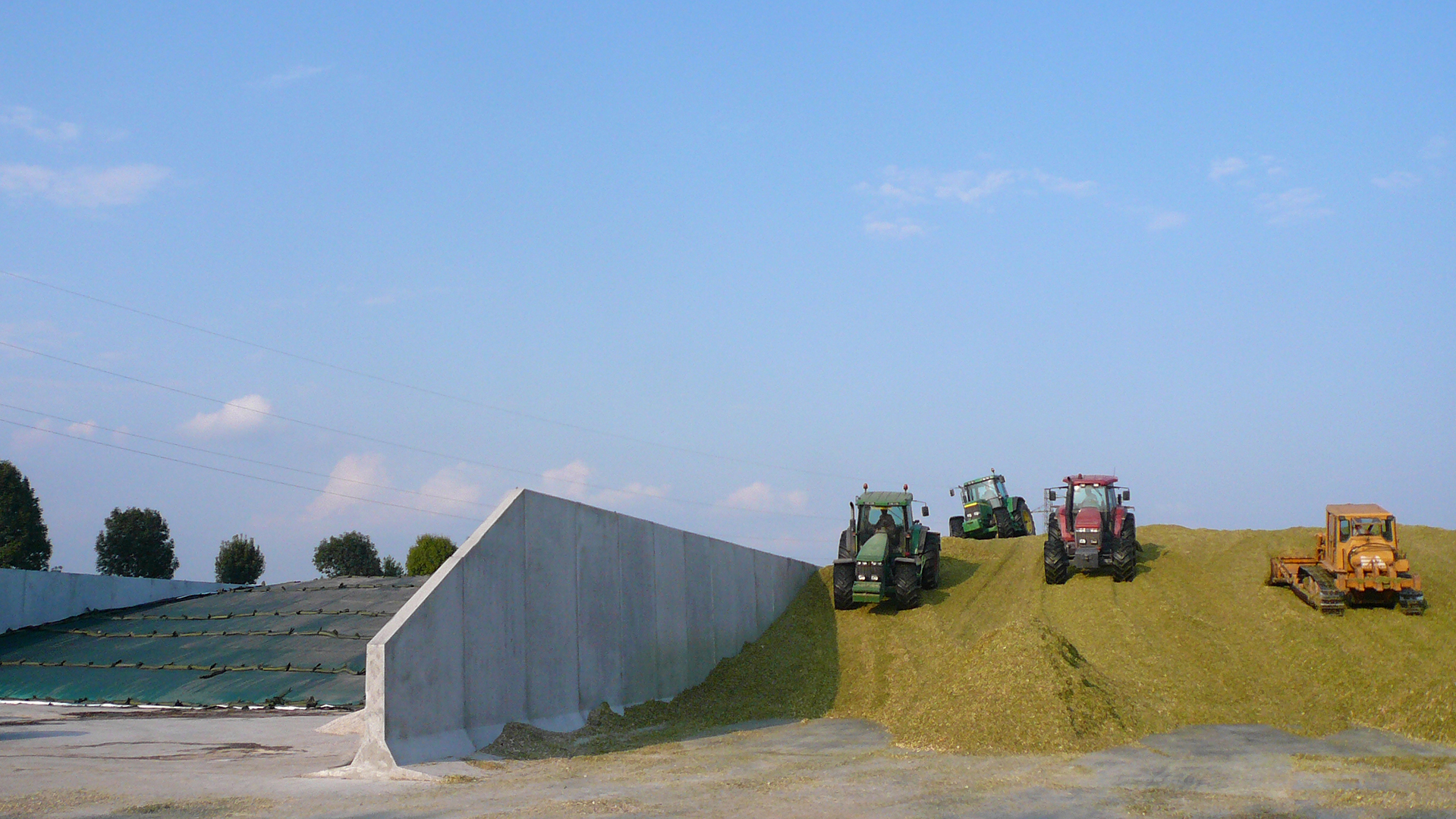

Foto 18: 4 settembre - Le trincee complete vengono coperte con i teli mentre prosegue il riempimento di quelle adiacenti.

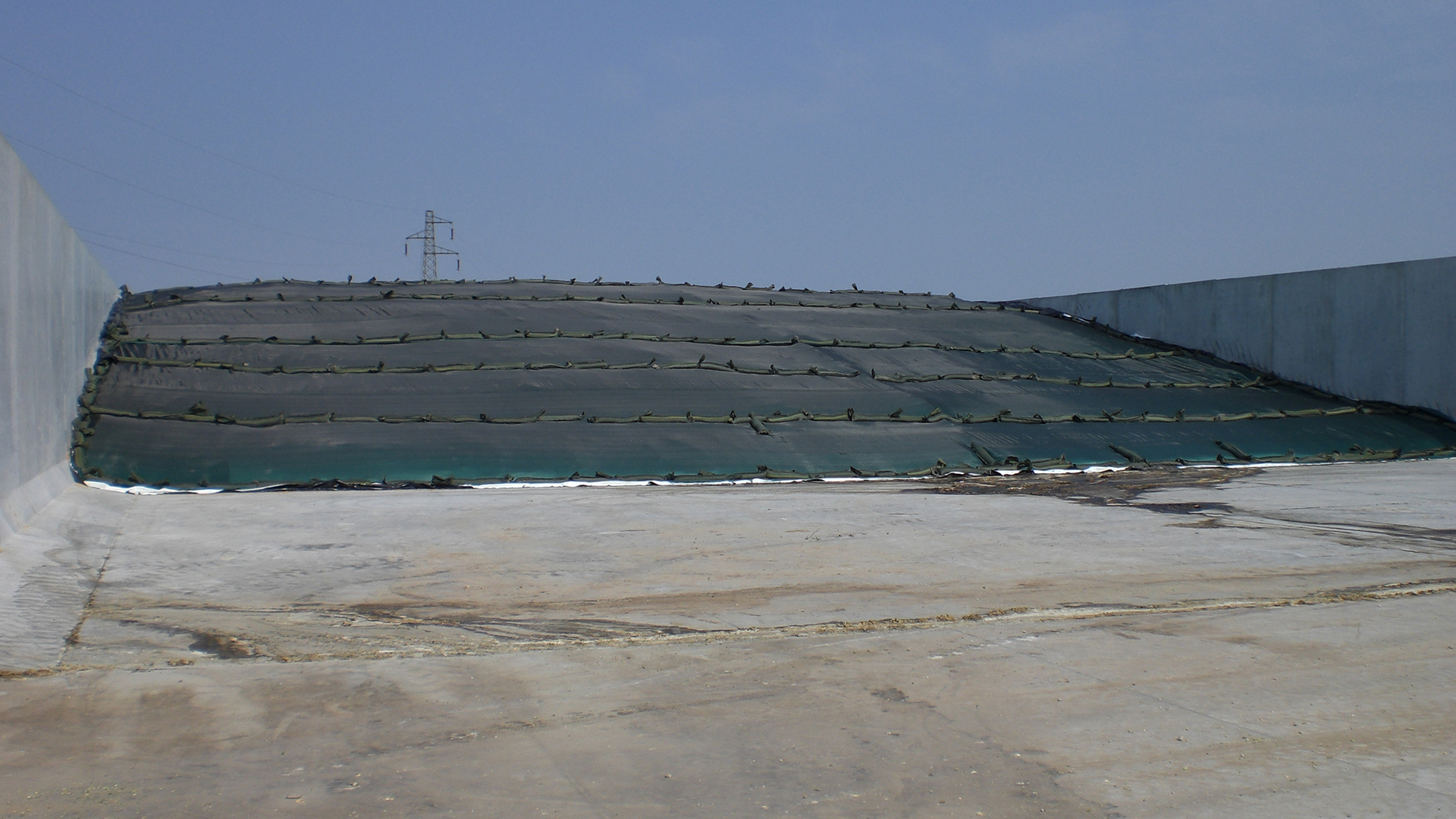

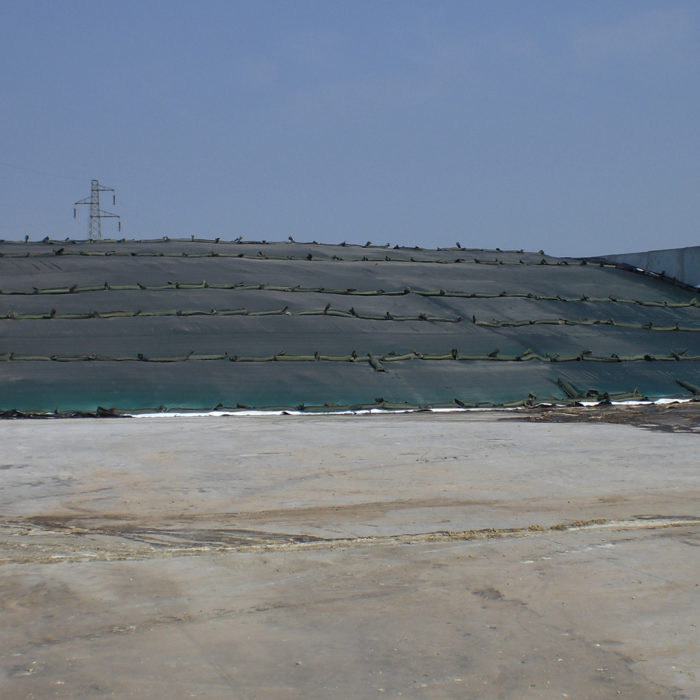

Foto 19: 4 settembre - L'insilato viene coperto con due strati di telo, per la sua conservazione.

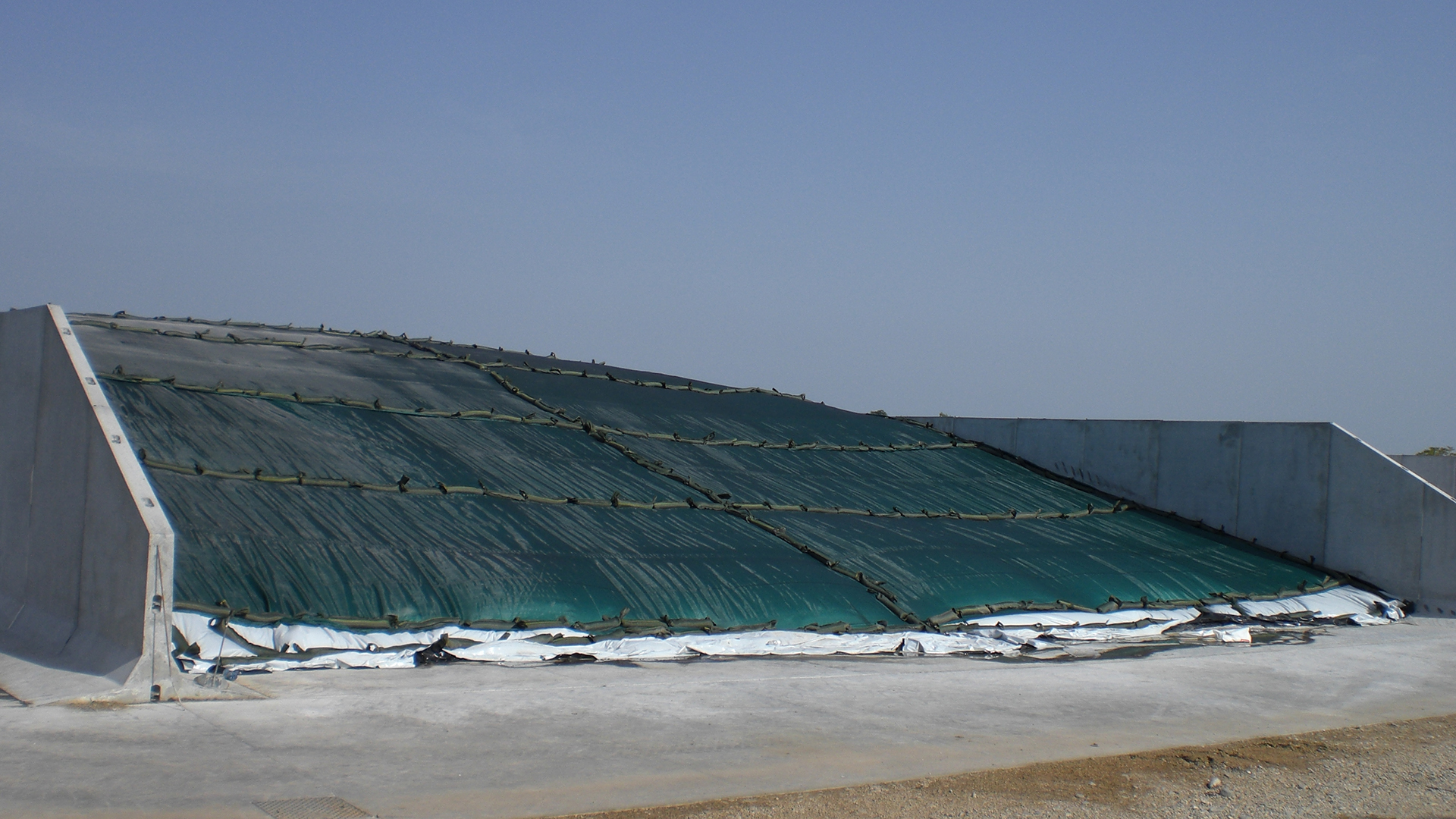

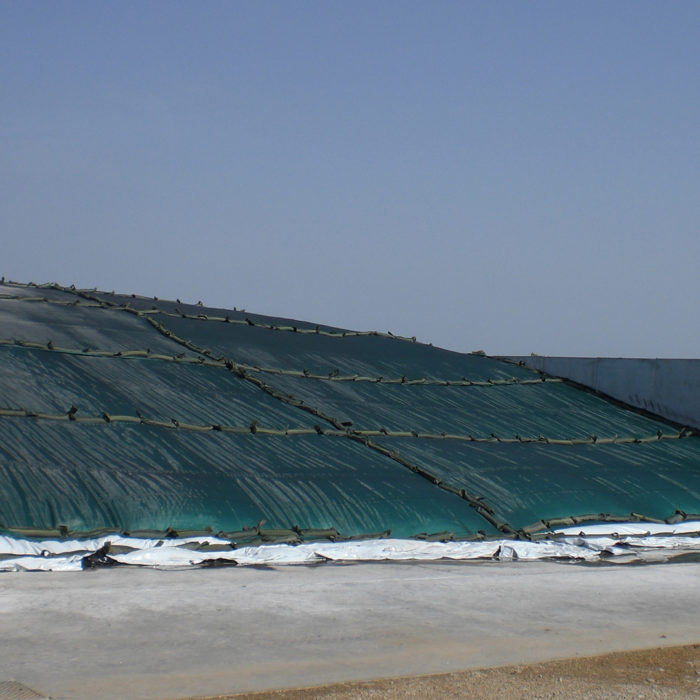

Foto 20: 4 settembre - Per zavorrare le coperture vengono impiegati i sacchetti riempiti di ghiaia.

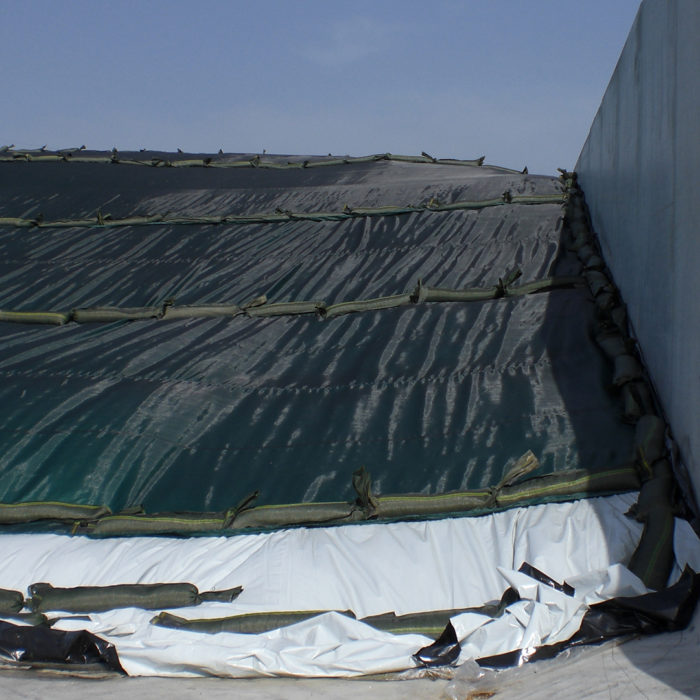

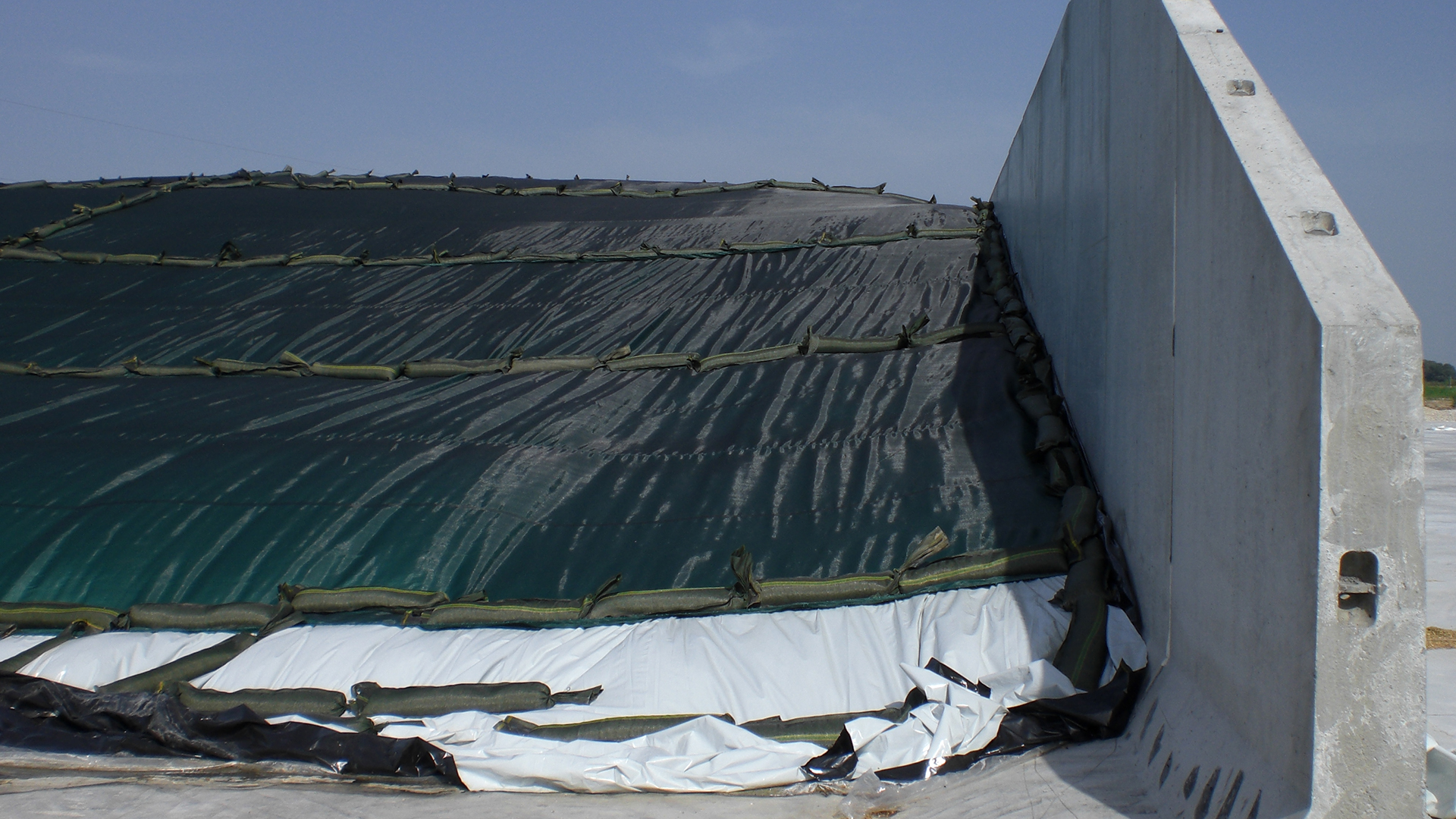

Foto 21: 4 settembre - All'inizio di ogni parete prefabbricata vengono installati gli elementi terminali. In questo caso il committente non ha voluto installare l'ultimo elemento di testata che avrebbe fatto scendere la parete fino a terra.

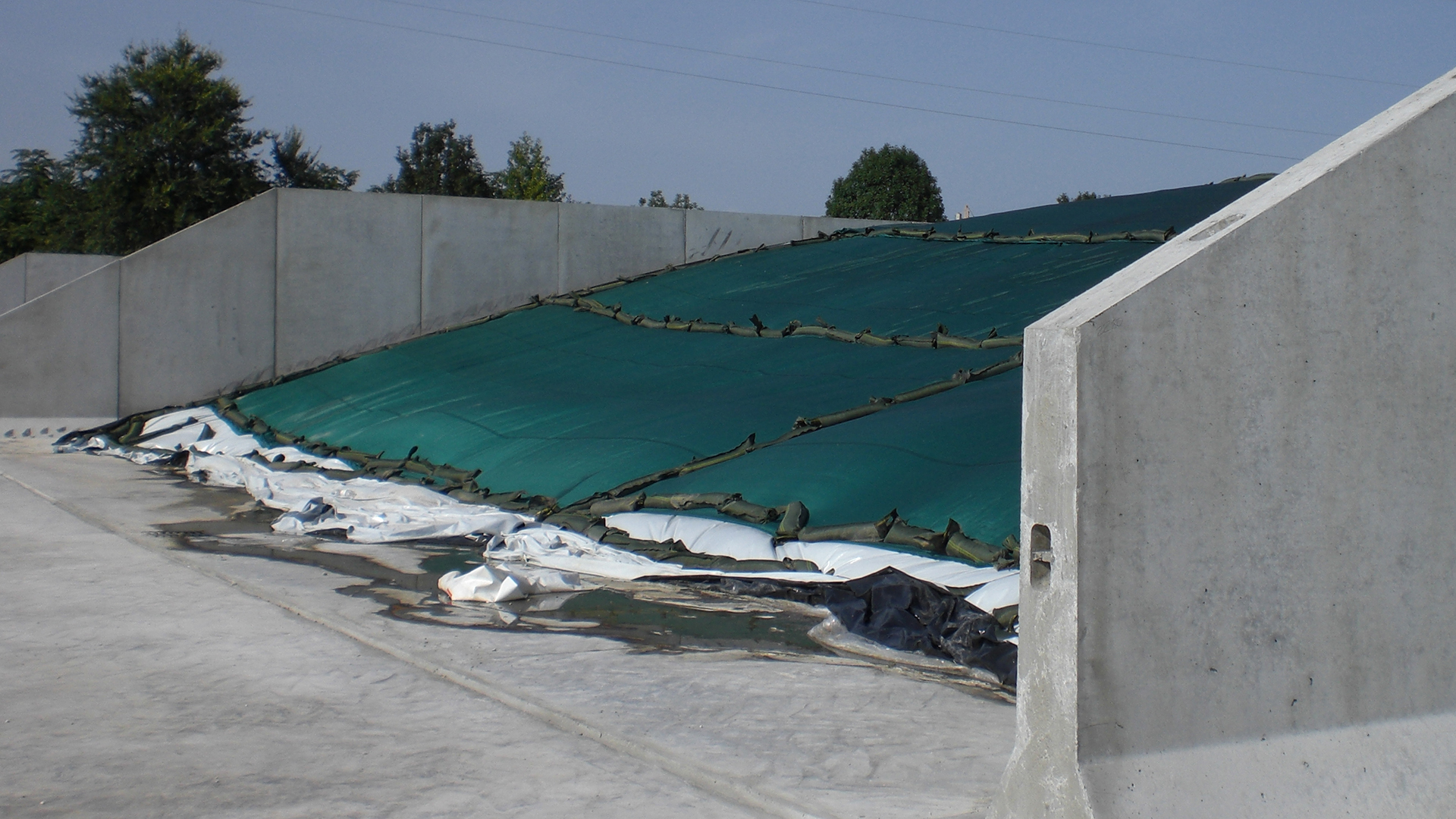

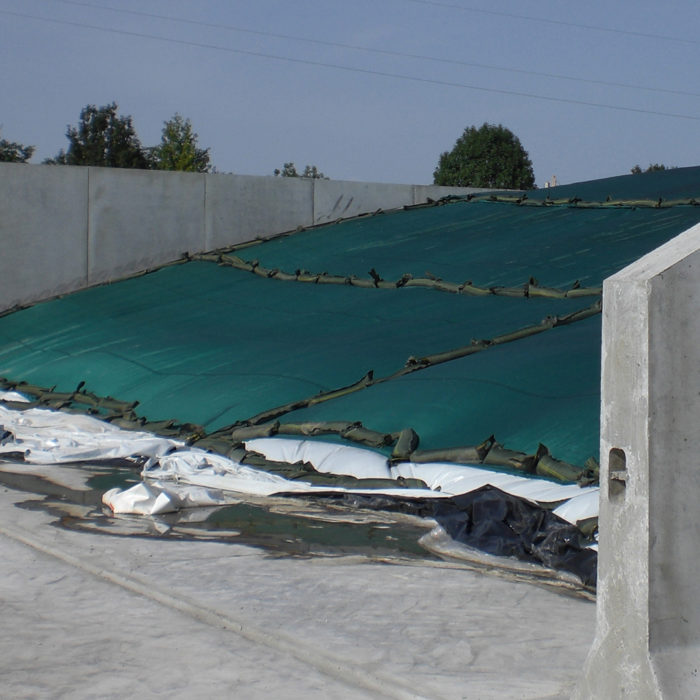

Foto 22: 4 settembre - L'incastro maschio-femmina e la guarnizione a cellule chiuse tra gli elementi prefabbricati assicurano la conservazione dell'insilato.
